用南方CASS算土石方的小伙伴

遇到的第一個障礙就是坐標文件提取

有的小伙伴學習了CASS入門課程自己動手操作后就遇到了繞不過去的難題

自己的實例數據

提取出來的坐標文件

Z值都是0

這種數據根本沒法用來計算土方如下圖

提取的CASS坐標文件截圖

下面結合實例數據講講如何檢查錯誤正確提取坐標數據的過程

打開圖形，展開左側屬性面板，找到高程點所在圖層。

出現下圖所示的編碼，說明圖上的高程點，具備CASS編碼。

如果只出現數字編碼，而無中文名稱“一般高程點”，則屬于無編碼高程點。

解決方法

這個實例數據，出現提取坐標數據高程錯誤，是因為高程點的高程屬性值和注記不匹配。有兩種方法解決這個問題，可以將注記值寫入高程點屬性。或者直接提取注記高程值，作為點的z值。

下面講講具體操作步驟：

方法 1

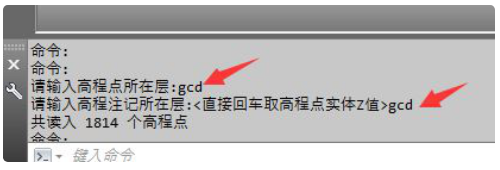

A. 點擊菜單：繪圖處理-高程點處理-根據注記修改高程。批量將注記寫入高程。

方法 2

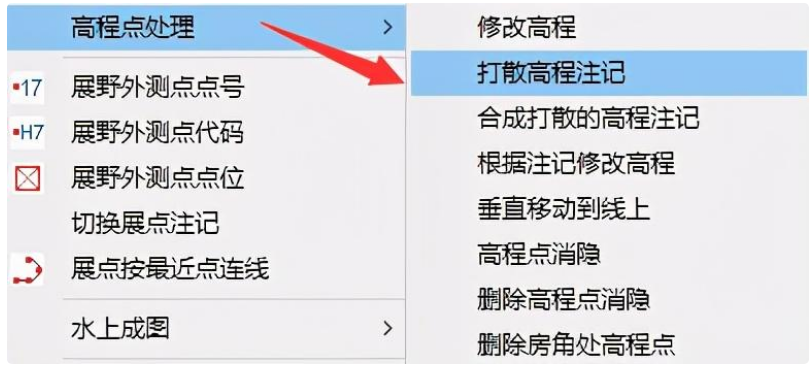

A. 點擊菜單：繪圖處理-高程點處理-打散高程點注記。按命令行提示，批量將高程點和注記分離。

這個實例，是個很常見的數據提取失敗的例子。

提取之前，要分析一下數據，是否具有CASS編碼，高程值是否正確然后選擇相應的方法去提取坐標

有編碼而且高程值相符的，采用“有編碼高程點”來提取，高程和注記分開的，采用“無編碼高程點”來提取
