設計面是矩形的平面，四面向上以1:2坡比放坡，想快速求出坡頂范圍線，用CASS如何實現？計算范圍的示意圖如下，平場標高和開挖前高程點數據已知。

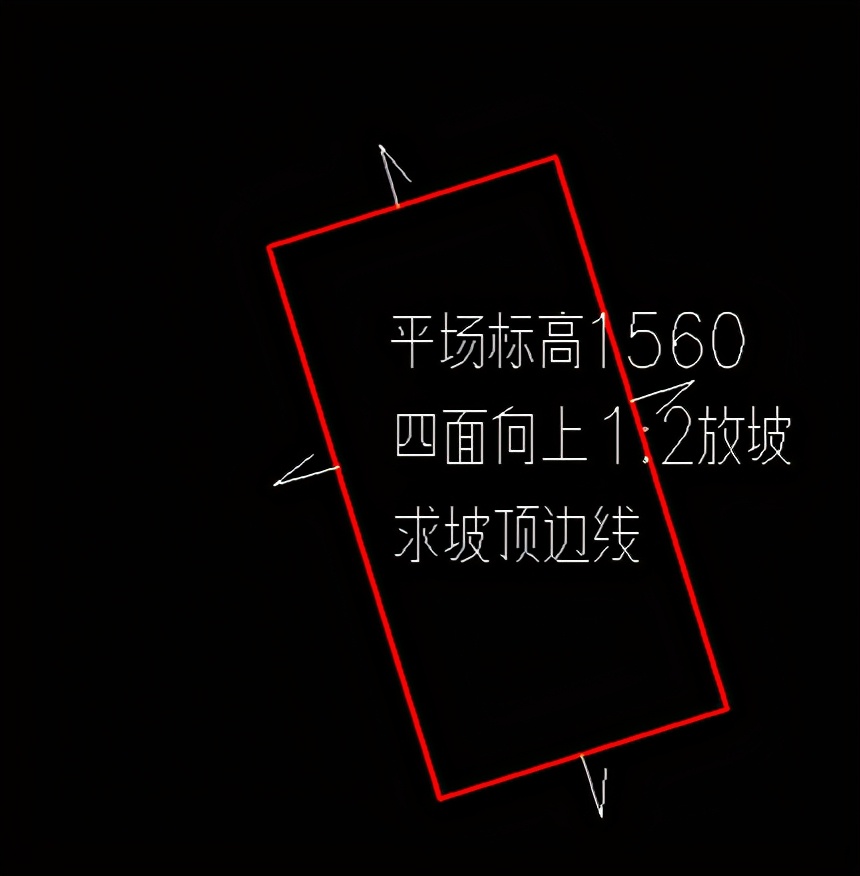

放坡示意圖

分析數據
從已知的數據來分析，設計面是平面帶邊坡。這種土方工程，適合用三角網法來計算。雖然不能直接輸出邊坡范圍線，但能輸出邊坡的三角網。提取三角網的邊界，就是邊坡的坡頂線了。
解決問題

方法

三角網法土方計算

點擊菜單“工程應用-三角網法土方計算”，選擇計算范圍，按下圖設置完成計算。生成的藍色三角網就是邊坡。

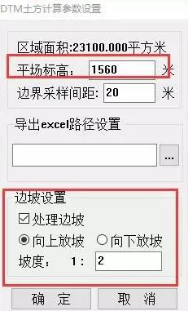

三角網法計算參數設置界面

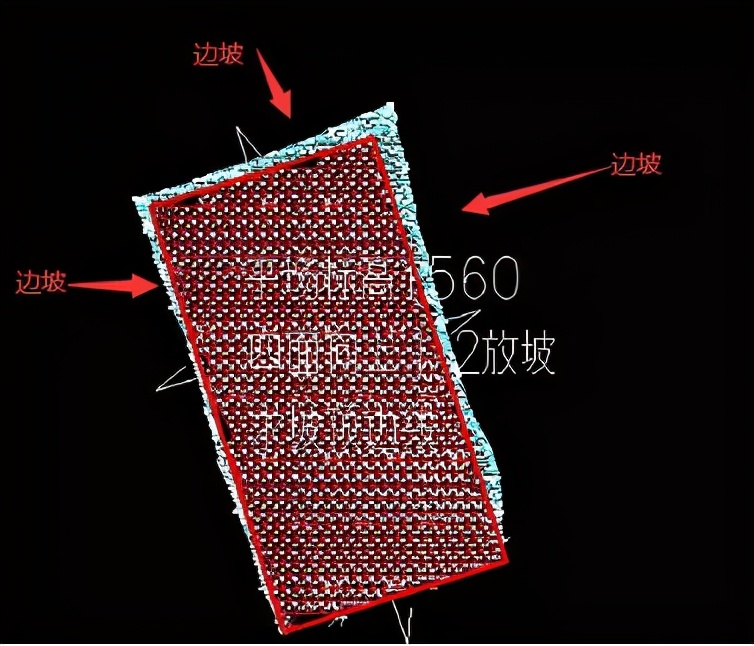

生成藍色邊坡的三角網

將藍色三角網最外圍點連線，就是坡頂線了。
