水準點
水平點（Benchmark，簡稱BM）是在高程控制網中用水平測量的方法測定其高程的控制點。一般分為永久性和臨時性兩大類。永久性的水平點是在控制點處設立永久性的水平點標石，標石埋設于地下一定深度，也可以將標志直接灌注在堅硬的的巖石層上或堅固的永久性的建筑物上，以保證水平點能夠穩固安全、長久保存以及便于觀測使用。

導線點
導線點是在地面上選系列的點（通常在點上設置測量標志），連成折線，依次測量各折線邊的長度和轉折角，這條線稱為導線，這些點稱為導線點。

1、性質

導線點：是在地面上選系列的點，連成折線，依次測量各折線邊的長度和轉折角，這條線是導線，這些點是導線點。

水準點：是用水準測定高程的點；為了滿足工程建設的需要，測繪部門已在全國各地測定了許多水準點。

2、作用

導線點：在施工過程中最主要的作用就是利用導線點的坐標值，測量每相鄰兩點間距離和每一導線點上相鄰邊間的夾角，從一起始點坐標和方位角出發，用測得的距離和角度依次推算各導線點的水平位置。

水準點：水準點標志采用的材質為不銹鋼，標牌上可以刻字，突出單位名稱，或編號，或起警示作用。

3、建立要求

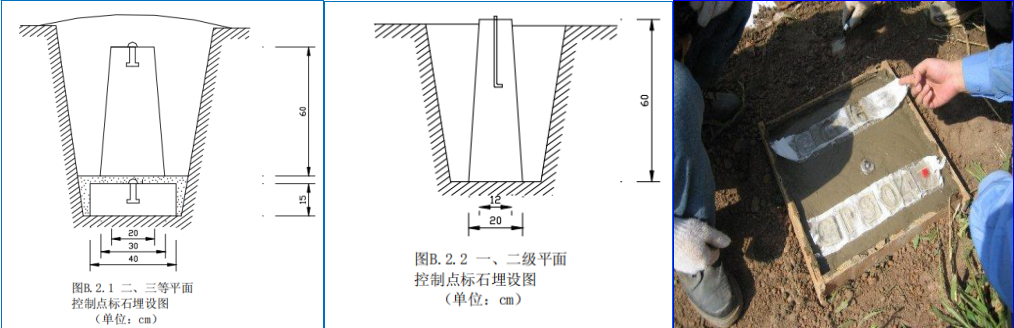

導線點：軸線控制網的布設要根據設計總平面圖、基礎施工平面圖、首層平面圖、施工段劃分及現場條件等合理布設。；保證在建筑物施工的全過程中，相鄰導線點能互相通視。

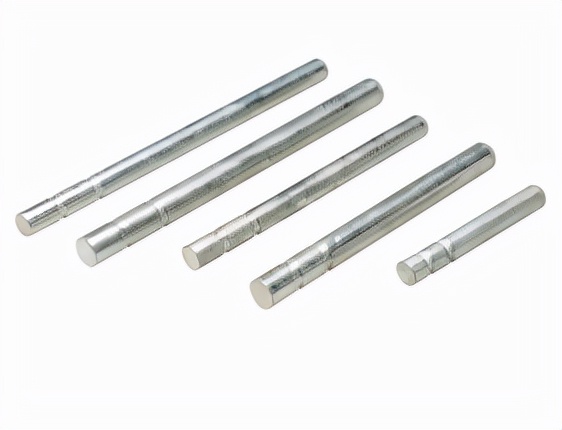

水準點：一般用混凝土制成標石，深埋在地里凍土線以下，頂部嵌有半球形的金屬標志，標志頂點表示該水準點的高程及位置；也可將金屬標志埋設在堅固穩定的永久性建筑物的墻腳上。

在實際的運用中，導線點和水準點經常是同一個點，就是利用導線測量的方式來進行平面坐標的測量的。但是高程還是需要利用水準點標志來進行測量的。

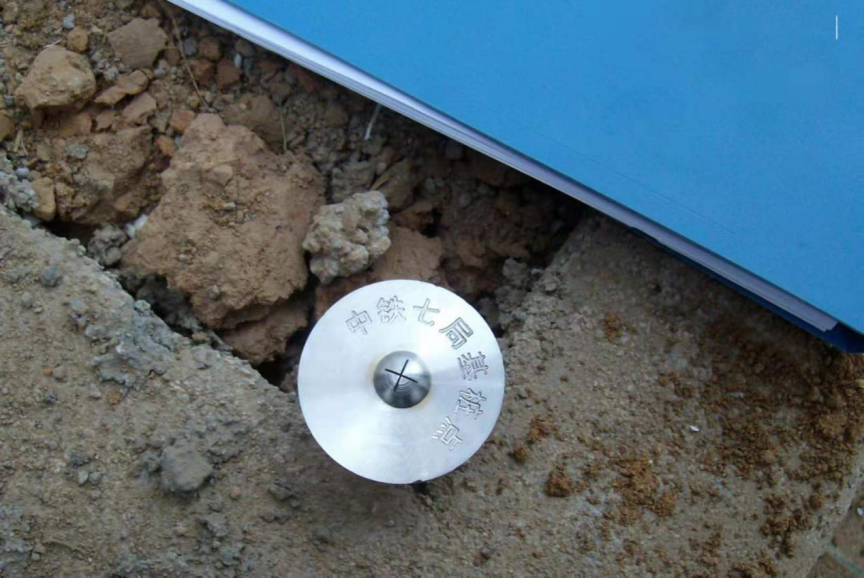

對于點的設置也是有區別的，如果是導線點，那么只需要在中心標志上面刻上十字就可以了。如果是單一水準點標志，就不用刻字了。
