懸高測量用于無法在其上設置棱鏡的物體高度的測量，如高壓電線、懸高電纜、橋梁、發射塔等高度的測量。

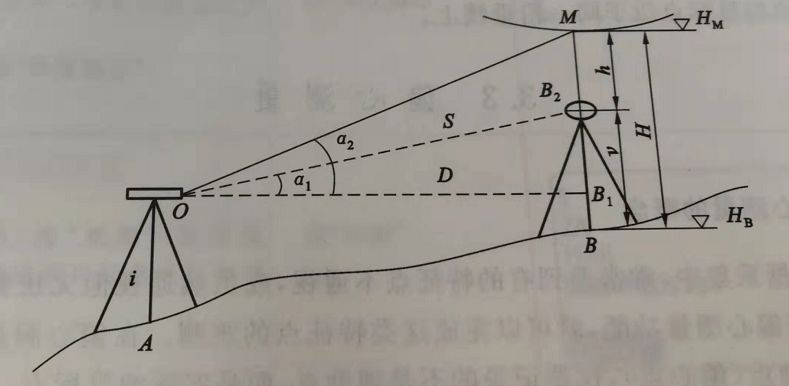

如圖3.2所示，若要觀測目標M距地面的高度，先在目標點附近安置全站儀，把反射棱鏡設在目標點M的正下方B點處，輸入棱鏡高V；然后照準棱鏡進行距離測量；最后在懸高測量模式下，照準目標點M，儀器即直接顯示目標點M到地面的高度H。

圖3.2全站儀懸高測量

懸高測量顯示的高度值按以下公式計算所得

H=h+V

H=Scosα1tanα2－Ssinα1

懸高測量的操作

懸高測量的操作懸高測量不需要在已知點上安置儀器，也不需要進行測站設置，儀器可以安置在任何方便工作的地方。

懸高測量的操作如下：

①在適當?shù)奈恢冒仓脙x器。

②棱鏡安置在待測物體目標點的正下方或正上方，量取棱鏡高。

③儀器整平后，按“高度“輸人棱鏡高。

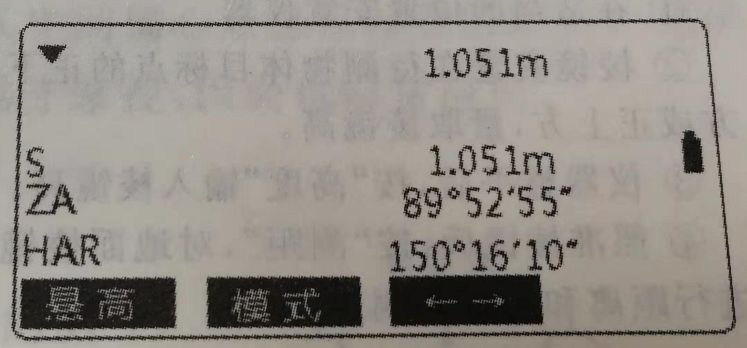

④照準棱鏡后，按“測距”，對地面棱鏡進行距離和垂直角測量。

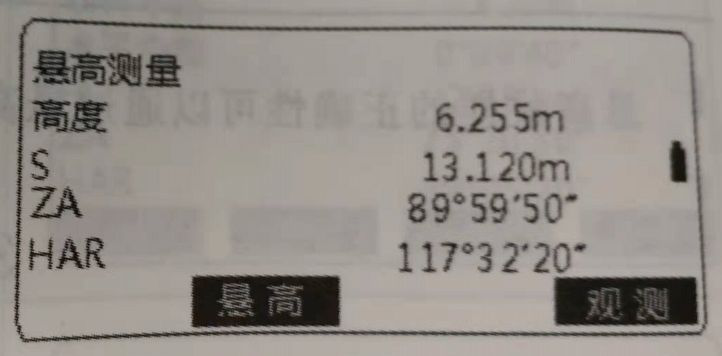

⑤按“懸高”進行懸高測量，上下旋轉望遠鏡，照準待測物體目標點后，儀器顯示目標點相對棱鏡點的高度。

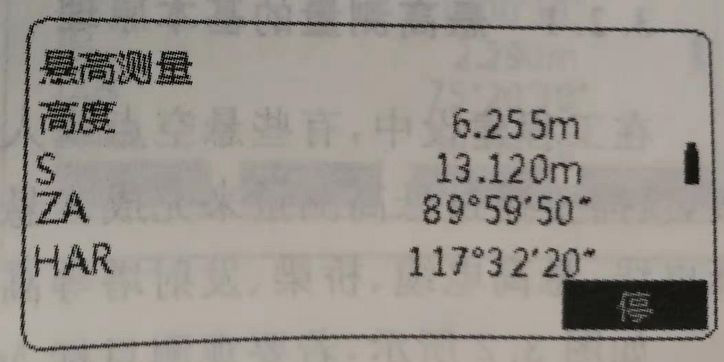

⑥按“?！辨I結束，屏幕顯示“高度”即為待測物體目標點到地面的高度。

懸高測量也可以用于目標點位于棱鏡點下方的情況。無論目標點位于棱鏡點上方或下方，棱鏡點必須與目標點位于同一鉛垂線上。

懸高放樣

懸高放樣屬于高度放樣，用于放樣一些位置過高或過低而無法安置棱鏡的放樣點，例如，高壓線架線中，緊線時需要根據設計值控制高壓線對地的高度。

懸高放樣的操作如下：

①在適當?shù)奈恢冒仓脙x器。

②將棱鏡設置在放樣點的正上方或者正下方，量取棱鏡高。

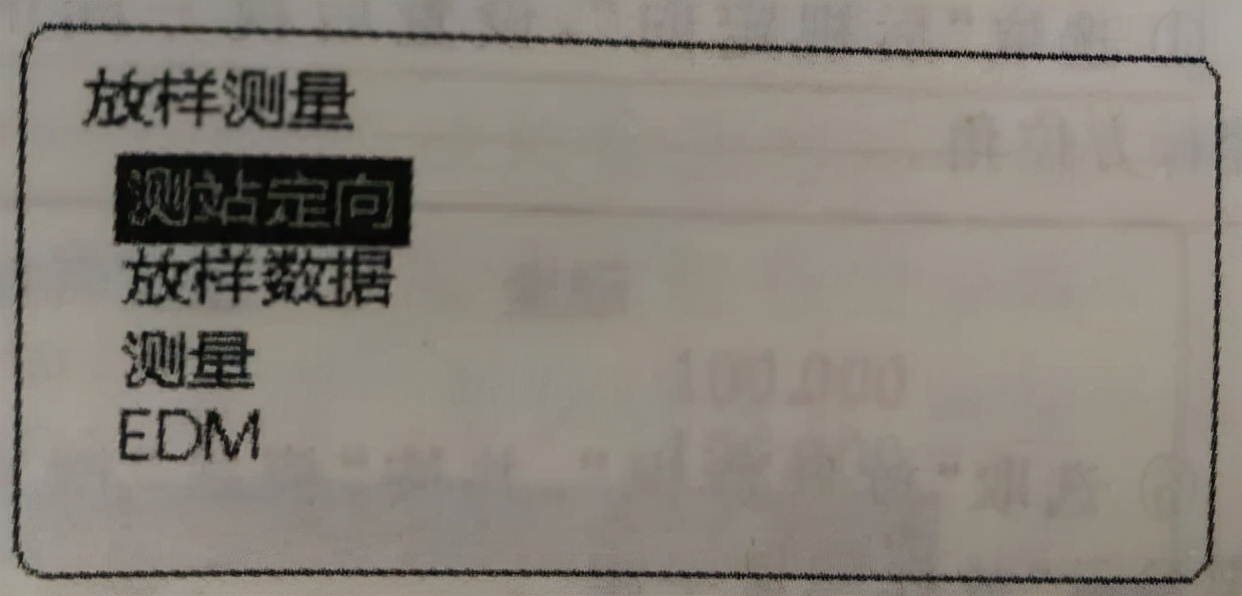

③按“放樣”進入放樣測量屏幕。

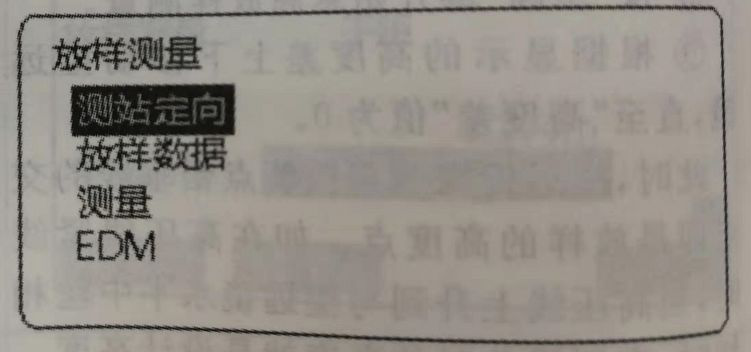

④選取“測站定向”中的“測站坐標”，輸入棱鏡高數據。

⑤選取“放樣數據”，并按“模式”鍵直至顯示“放樣高度”。

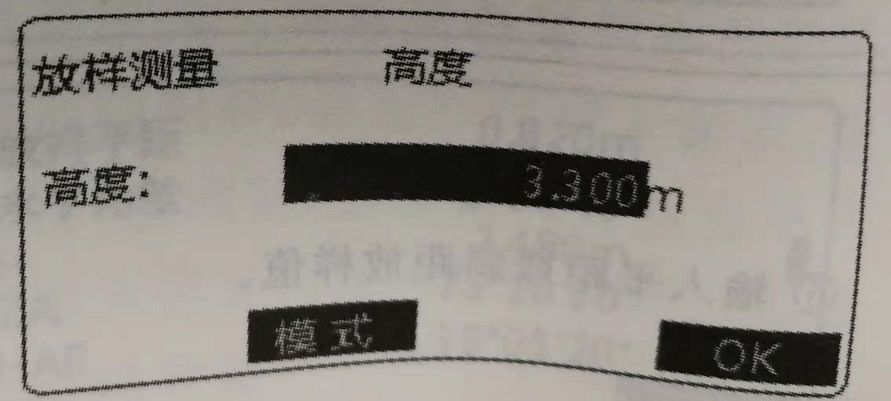

⑥在“高度處”輸入待放樣的高度。

⑦按“OK”確認輸入的放樣值。

⑧按“懸高”鍵開始懸高放樣測量。

⑨根據顯示的高度差上下移動望遠鏡，直至“高度差”值為0。

此時，望遠鏡視線與棱鏡點鉛垂線的交點即是放樣的高度點。如在高壓線緊線時，當高壓線上升到與望遠鏡水平中絲相切時，高壓線此時的高度就是設計高度。

懸高放樣的正確性可以通過懸高測量來檢核。
