測量人在進行測量任務之時，有時候需要進行CAD圖紙導入，那么如何將CAD圖紙導入RTK呢？測繪玩家小編收集整理了相關操作步驟，希望大家可以參考一下。

一、準備工作：

1、一張CAD底圖，格式為dxf格式；文件比較大的話，這邊可以在電腦AutoCAD軟件上把不必要的元素刪除或者把需要的元素剪切到新的CAD圖選擇粘貼到原坐標試試；

2、 一臺華測RTK手簿和一根數據線。

二、華測RTK導入CAD圖紙步驟：

底圖導入主要是將需要的底圖通過導入至測量軟件中，目前支持 dxf、shp、sit 三種格式。導入后可顯示、選擇底圖中的點或線放樣等。

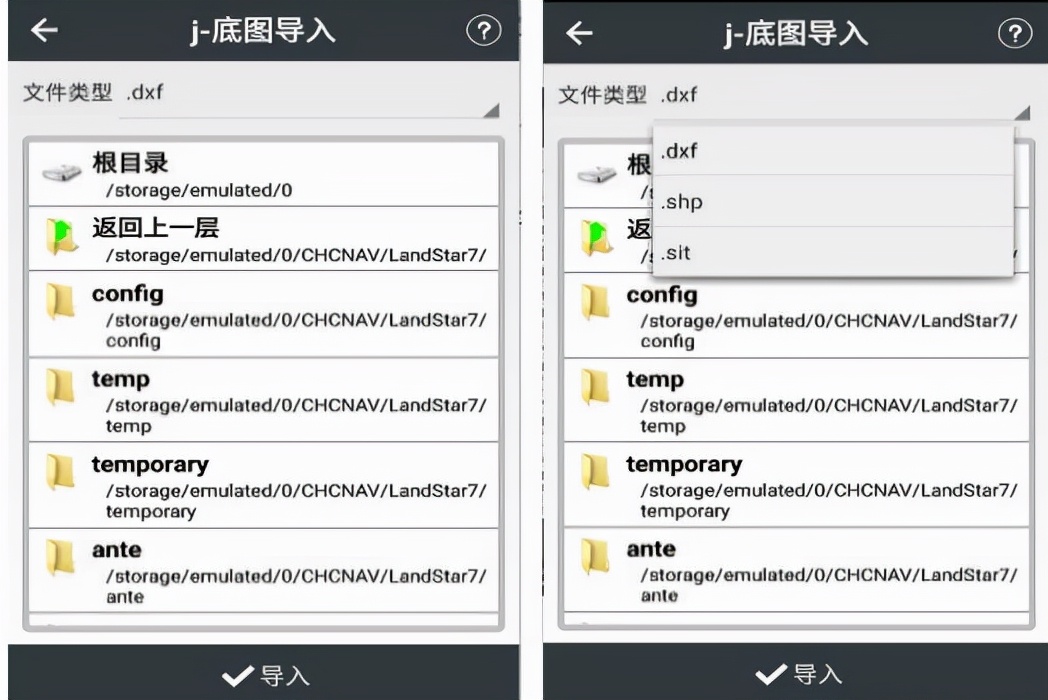

CAD圖紙在電腦上編輯保存好后，讓華測RTK對應手簿與電腦同步連接，將需要導入的底圖復制到手簿的根目錄下或其他目錄，點擊【底圖導入】，選擇文件，點擊導入。

注意：注意此時如果電腦上有打開CAD請先關掉，否則粘貼的時候會提示錯誤；導入圖紙默認格式為.dxf 格式
