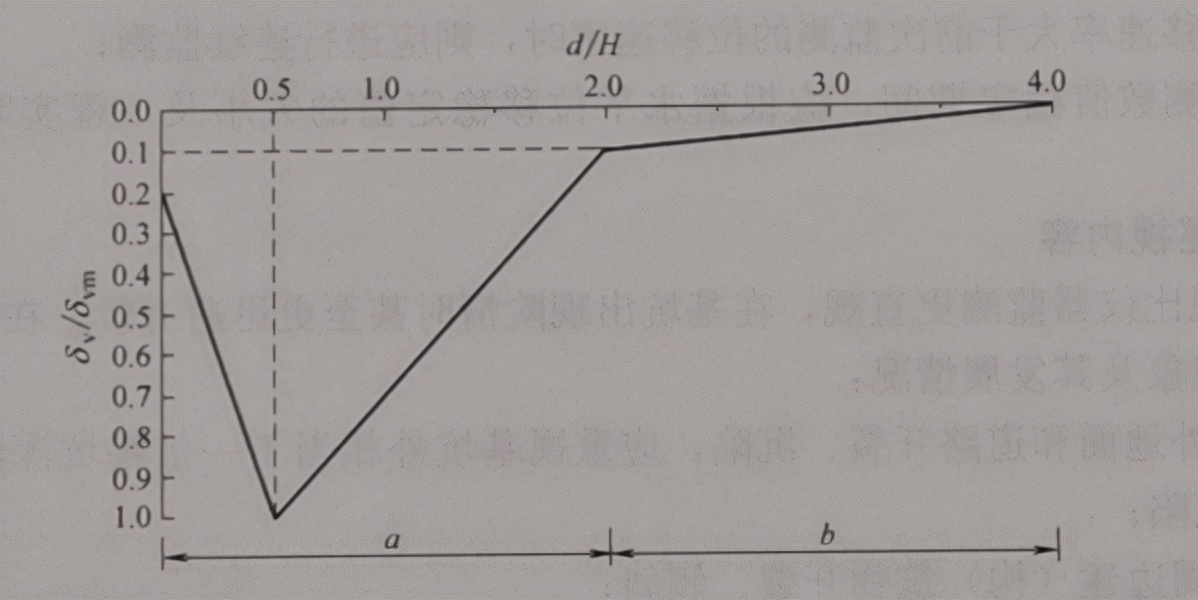

基坑圍護結構水平位移與基坑邊地表沉降大致關系圖（下圖）給出的地表沉降曲線分布,從曲線可看出,基坑外產生的最大沉降的位置為相當于1/2開挖深度的距離。上海的經驗為最大地表沉降δvm可根據其與圍護結構最大側移δhm的經驗關系來確定,一般可取δvm=0.8δhm。無地區經驗時可參考該經驗關系式。

注：δv/δvm坑外某點的沉降/最大沉降；d/H一坑外地表某點到圍護墻外側的距離/基坑開挖深度；a-主影響區域；b一次影響區域
