1、簡介：

振弦式傳感器的敏感元件是一根金屬絲弦(一般稱為鋼弦,振弦或簡稱“弦”)。常用高彈性彈簧鋼、馬氏不銹鋼或鎢鋼制成,它與傳感器受力部件連接固定,利用鋼弦的自振頻率與鋼弦所受到的外加張力關系式測得各種物理量。

2、特點：

由于結構簡單穩定可靠,傳感器的設計、制造、安裝和調試都非常方便,而且在鋼弦經過熱處理之后其蠕變極小,零點穩定。因此，倍受工程界青睞。

近年來在國內外發展較快,歐美已基本替代了其他類型的傳感器。振弦式傳感器所測定的參數主要是鋼弦的自振頻率,常用專用的鋼弦頻率儀測定,也可用周期測定儀測周期,二者互為倒數。在專用頻率計中加一個平方電路或程序也可直接顯示頻率平方。

3、原理：

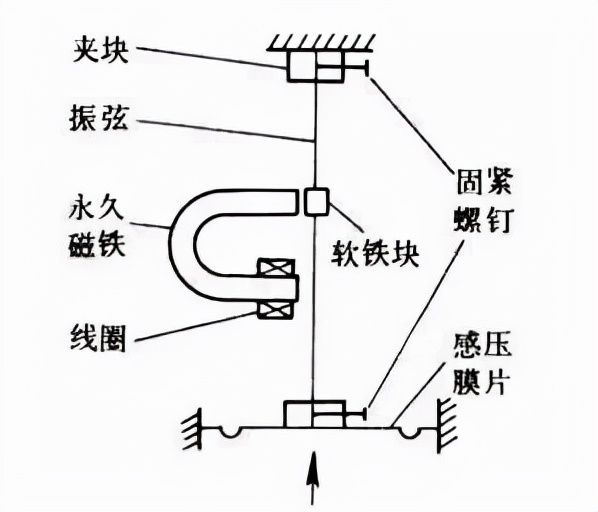

振弦式傳感器的激振一般由一個電磁線圈（通常稱磁芯）來完成。經過把各 種物理量轉換為拉（壓）力作用在鋼弦上，改變鋼弦所受的張力，在磁芯的激發下，使鋼弦的自振頻率隨張力變化而變化。通過頻率的變化可以換算出被測物理量的變化值。

4、應用場景

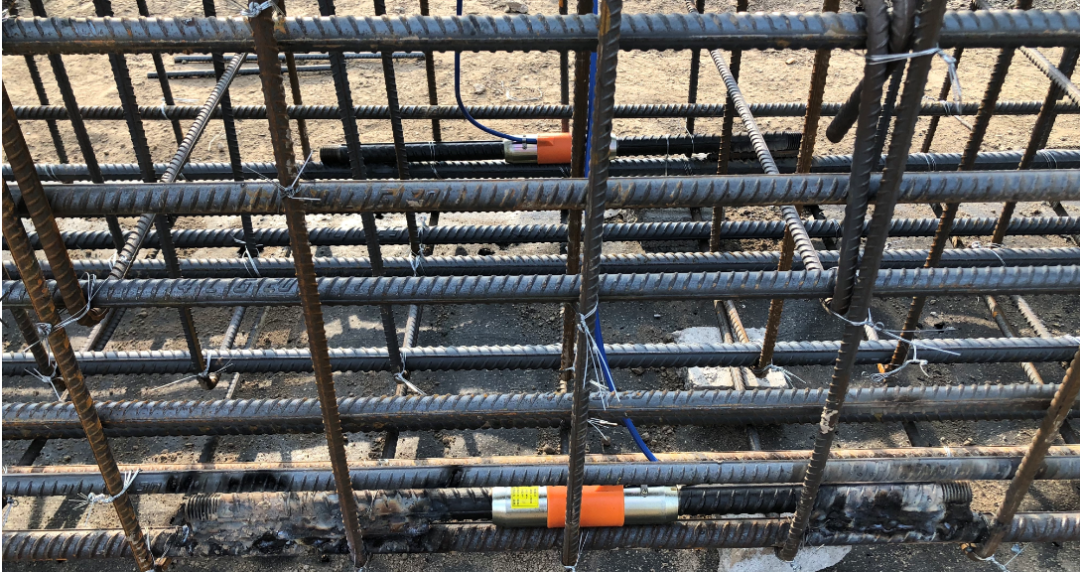

振弦式鋼筋計

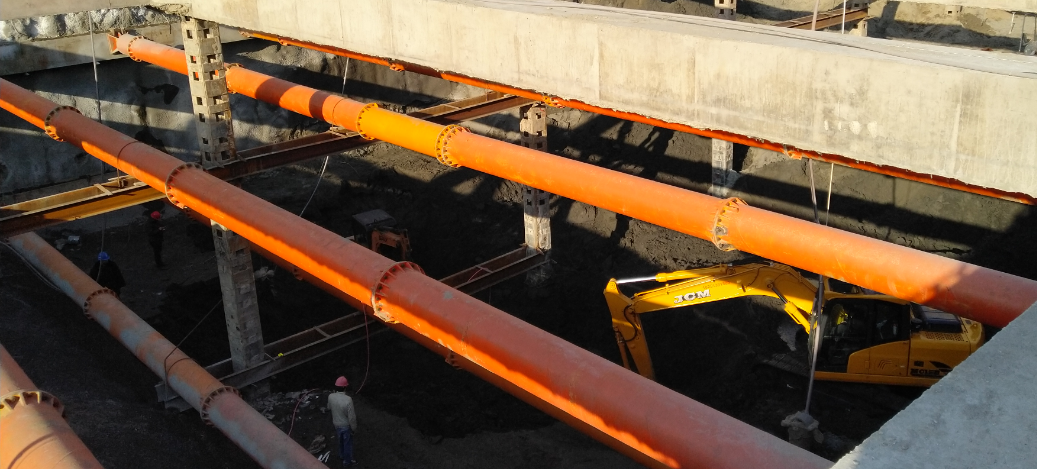

振弦式軸力計

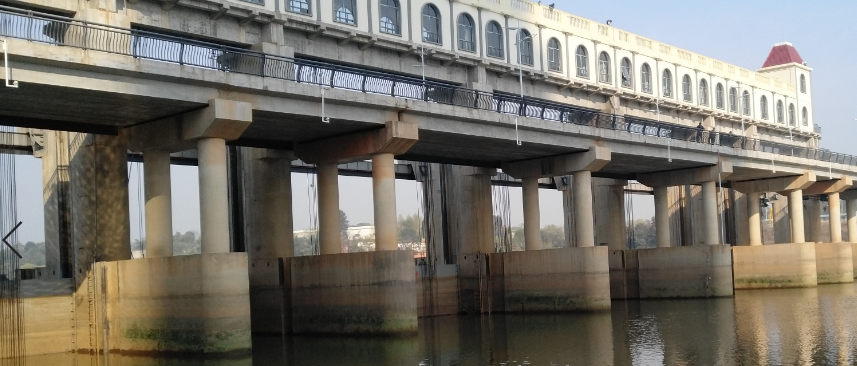

振弦式水位計
