1、簡介：是美國人卡爾遜研制成功的，因此該儀器又稱卡爾遜式儀器。這種儀器利用儀器內部張緊的彈性鋼絲作為傳感元件，將儀器受到的物理量轉為模擬量，所以國外也稱為彈性鋼絲式儀器。

2、測量原理：差動電阻式傳感器基于鋼絲彈性變形與電阻變化和溫度變化的線性關系兩個原理,利用彈性鋼絲在力的作用和溫度變化下的特性設計而成,把經過預拉長度相等的兩根鋼絲用特定方式固定在兩根方形斷面的鐵桿上,鋼絲電阻分別為R1和R2,因?yàn)殇摻z設計長度相等,R1和R2近似相等。

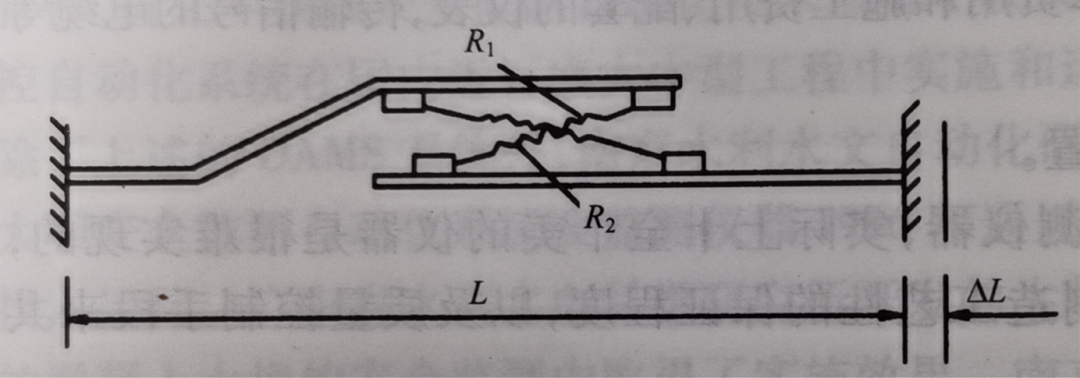

如下圖所示：

當儀器受到外界的拉壓而變形時,兩根鋼絲的電阻產生差動的變化,一根鋼絲受拉,其電阻增加,另一根鋼絲受壓,其電阻減少,兩根鋼絲的串聯電阻不變,而電阻比R1/R2發生變化，測量?jī)筛摻z電阻的比值,就可以求得儀器的變形或應力。當溫度改變時,引起兩根鋼絲的電阻變化是同方向的,溫度升高時,兩根鋼絲的電阻則都減少。測定兩根鋼絲的串聯電阻,就可求得儀器測點位置的溫度。
