1、設置柵格圖層顯示風格
右鍵圖層屬性à拉伸 選擇合適的色帶 。
注1:使用“拉伸”方式生成的效果,過渡較自然,其它三種方法過渡跳躍性較大。可跟據實際情況的需要選擇使用。
打開標注面板,設置標注內容 。
注2:大家很少注意這個選項,默認生成的色帶圖例上只有最大、最小值兩個刻度,沒有更細刻度的劃分。(很多人使用PS或手動繪制解決。)

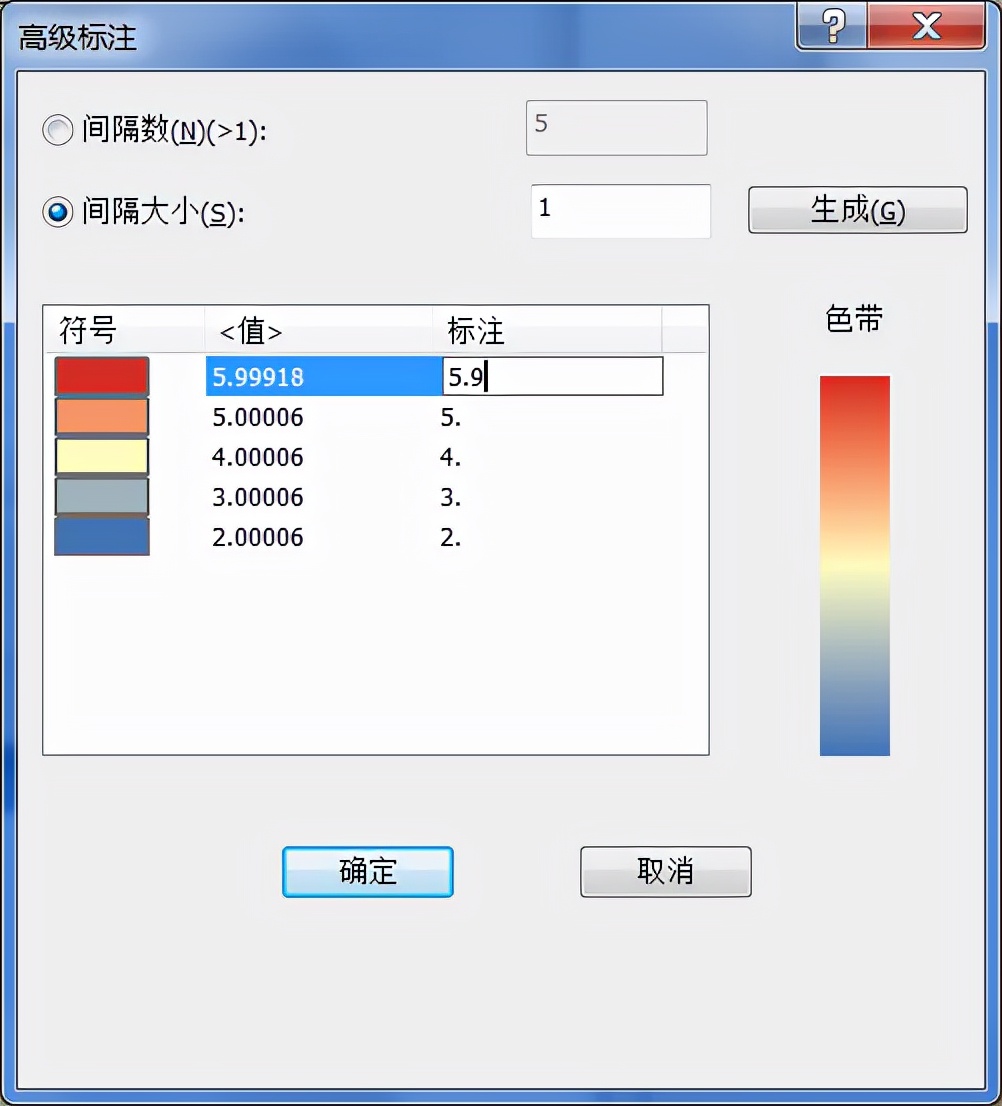

使用間隔數參量,設置需要多少個刻度。使用間隔大小自動生成刻度。
注:刻度上的數值顯示有好多小數。修改標注內容即可。
2、在LayOut視圖下面,插入圖例
指定需要生成圖例的柵格圖層。如下圖所示。
注:為方便精細調整,一次只生成一個圖層也可以,同一圖層,第二次生成的圖例內容不會影響上一次的結果。

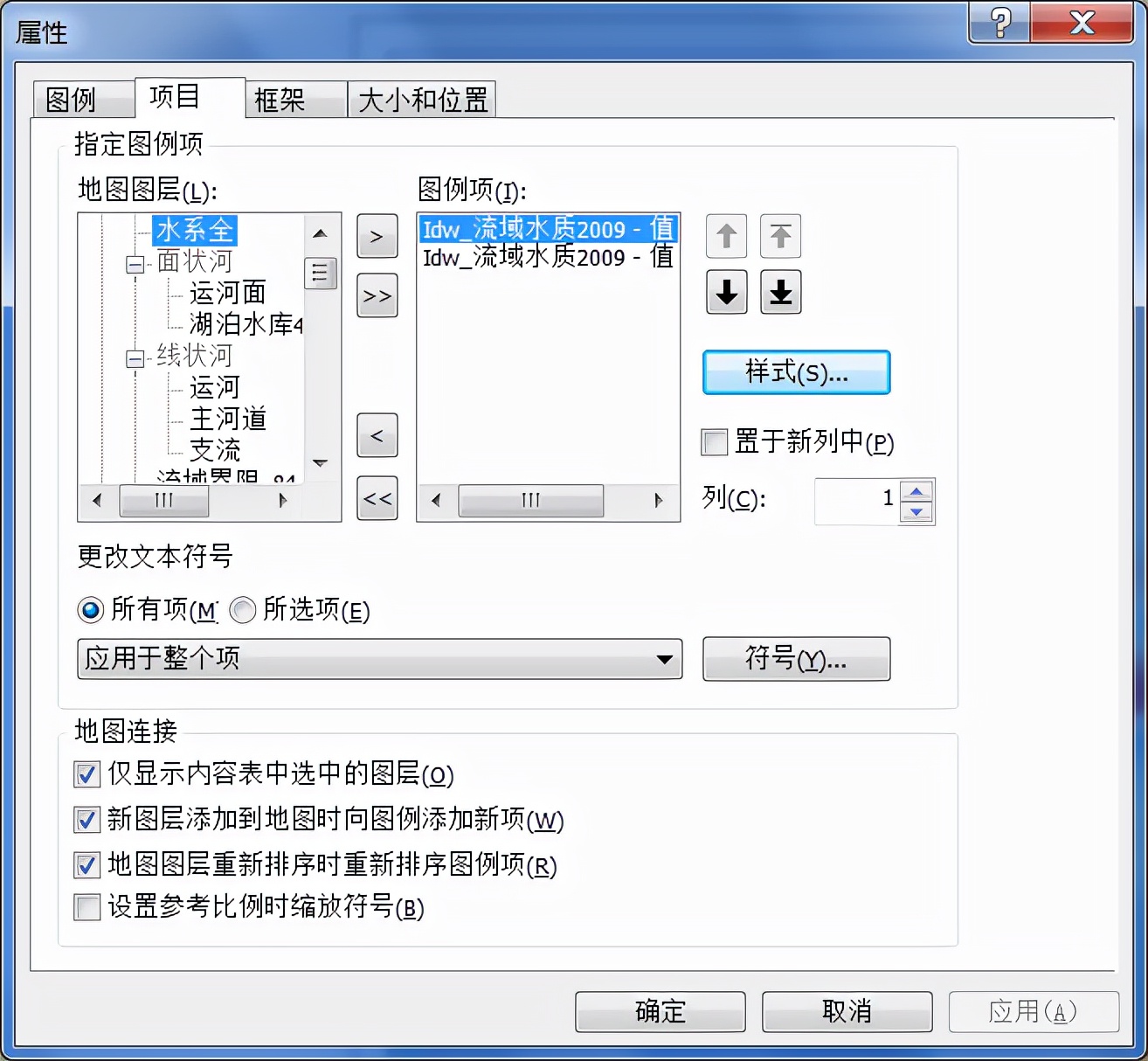

打開上圖所示,二級面板,設置圖例樣式。如下圖。
注:建議使用第一種樣式,默認的色帶是縱向的。

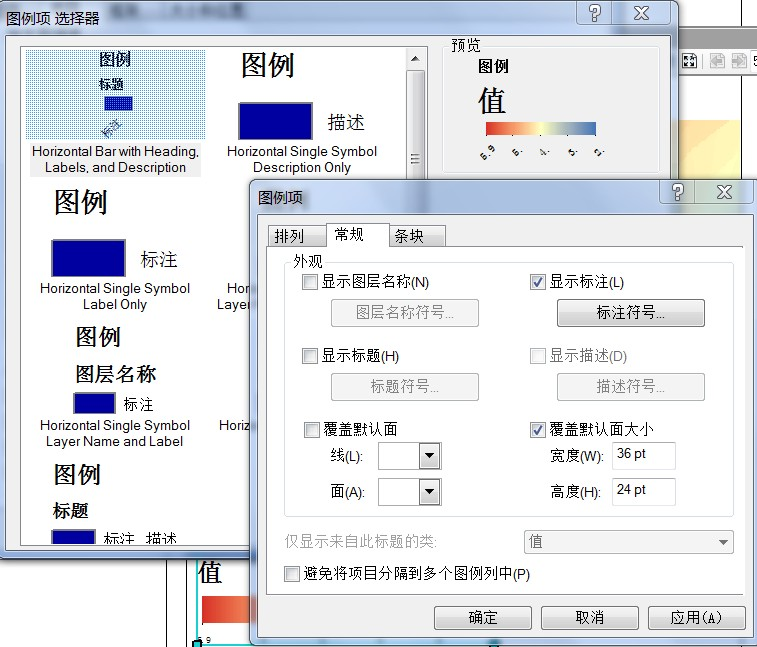

設置圖例項的屬性,尤其是標注,否則默認的刻度標注是有45度角的。
注:如果需要把色帶拉長一些,可設置其大小。
3、最后一步,把生成的圖例放在所需要的地方即可
