什么是觀測墩？

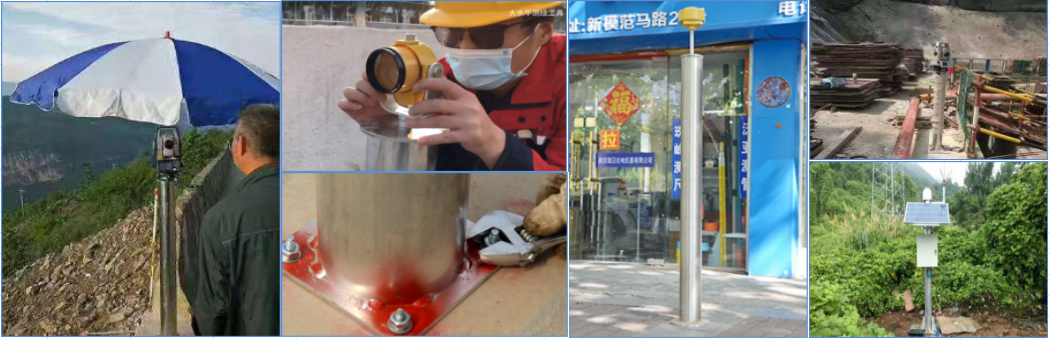

觀測墩主要用于：水庫大壩、公路橋梁、地鐵隧道、設備安裝、民用建筑、工業建筑、變形監測等測繪工程中，作為各等級的固定永久性測量標志和臨時性測量標志。因使用安裝便利，在監測工程中，可代替混凝土墩作為工作基點和監測點來使用。

觀測墩可適用于各種全站儀、經緯儀、測距儀、水準儀、GNSS接收機、覘標等測量儀器設備的強制歸心連接。

觀測墩的工作原理

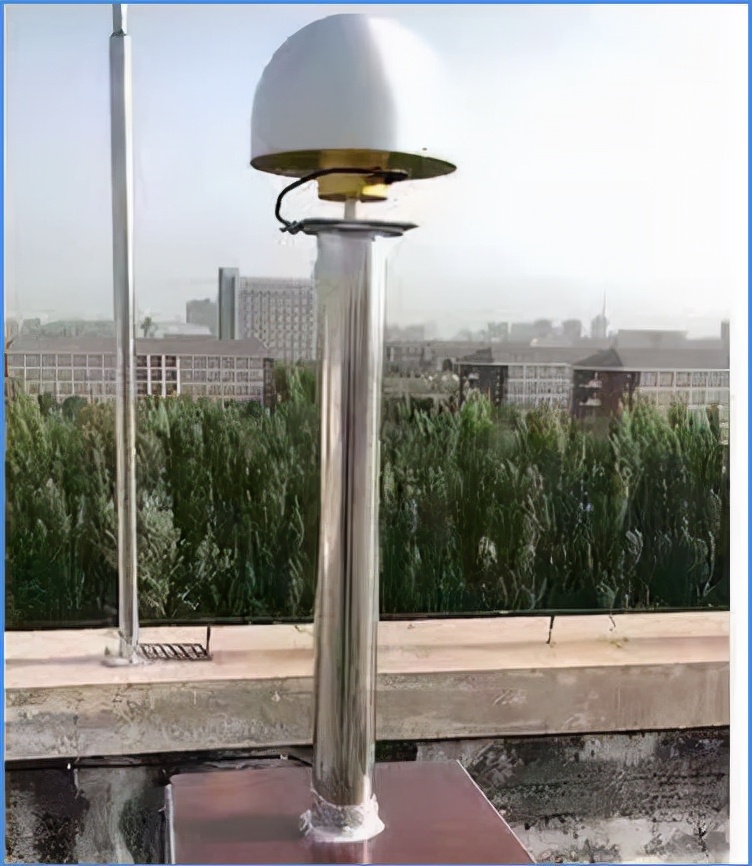

觀測墩是基于測繪儀器強制對中的一種裝置，產品上部是帶有連接螺絲的不銹鋼歸心盤，儀器對中誤差可控制在 0.1mm 左右，中間是鍍鋅連接筒，底部是帶有螺孔的固定底座，可方便的固定在應用場地上。使用觀測墩進行測量作業時, 不需三腳架, 直接把儀器( 或覘牌) 基座通過連接螺絲與觀測墩相連, 并旋緊基座使之底面緊貼在歸心盤平面上, 儀器整平后, 歸心盤中心即為點位中心，減小了儀器高量測和對中的誤差影響。

觀測墩使用方法

觀測墩在現場使用時，通常使用膨脹螺絲固定在堅硬的基礎上。也可螺絲固定之后再用混凝土澆筑加強固定。

1、根據設計圖紙和實際測量要求，對觀測墩安裝位置定位；

2、如果安裝位置處沒有堅硬的基礎，可以用鋼筋混凝土澆筑觀測墩底基；

3、在底基上按照膨脹螺絲大小和位置鉆孔，安裝觀測墩，安裝時保證歸心盤面水平；

4、用混凝土對觀測墩底部澆筑固定；

5、根據需要增設標識牌和安全圍欄等保護裝置；

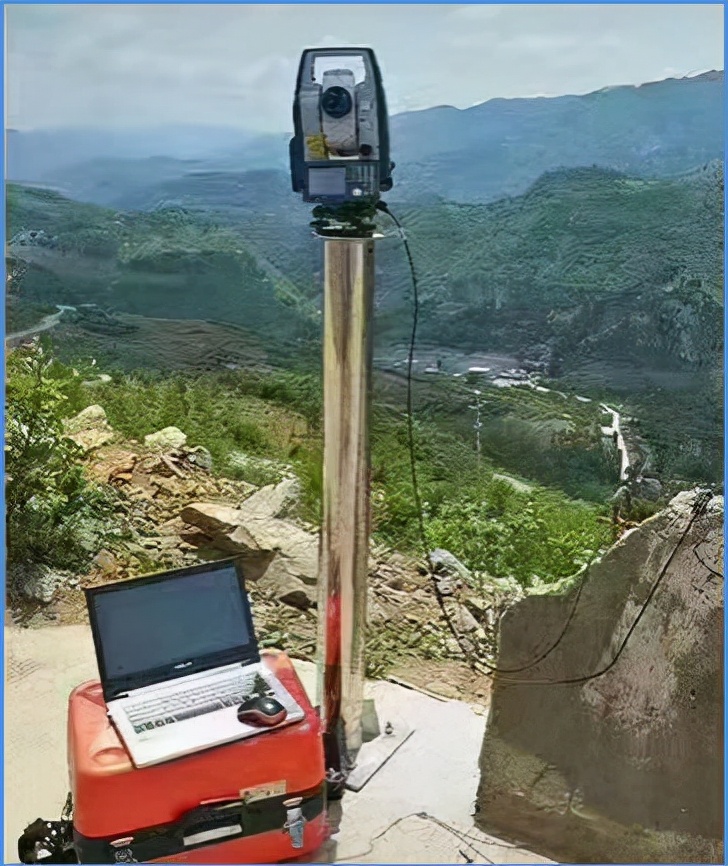

6、使用時，直接把儀器(或覘牌) 基座與歸心盤中心孔的螺絲相連, 旋緊整平。觀測完畢后，取下儀器設備、加上保護蓋，以保護歸心盤不遭損壞。

使用時的注意事項

1、安裝帶有歸心裝置的觀測墩時，應該安裝穩固、歸心盤上表面置平。

2、在觀測時，應將基座旋緊在歸心盤表面上，并將儀器置平。

3、觀測墩周圍按需要設置標識牌和安全保護裝置，防止被碰撞變形。

4、長期不使用觀測墩時，可在歸心盤表面上涂防銹漆或油類，以免生銹而影響正常使用。
