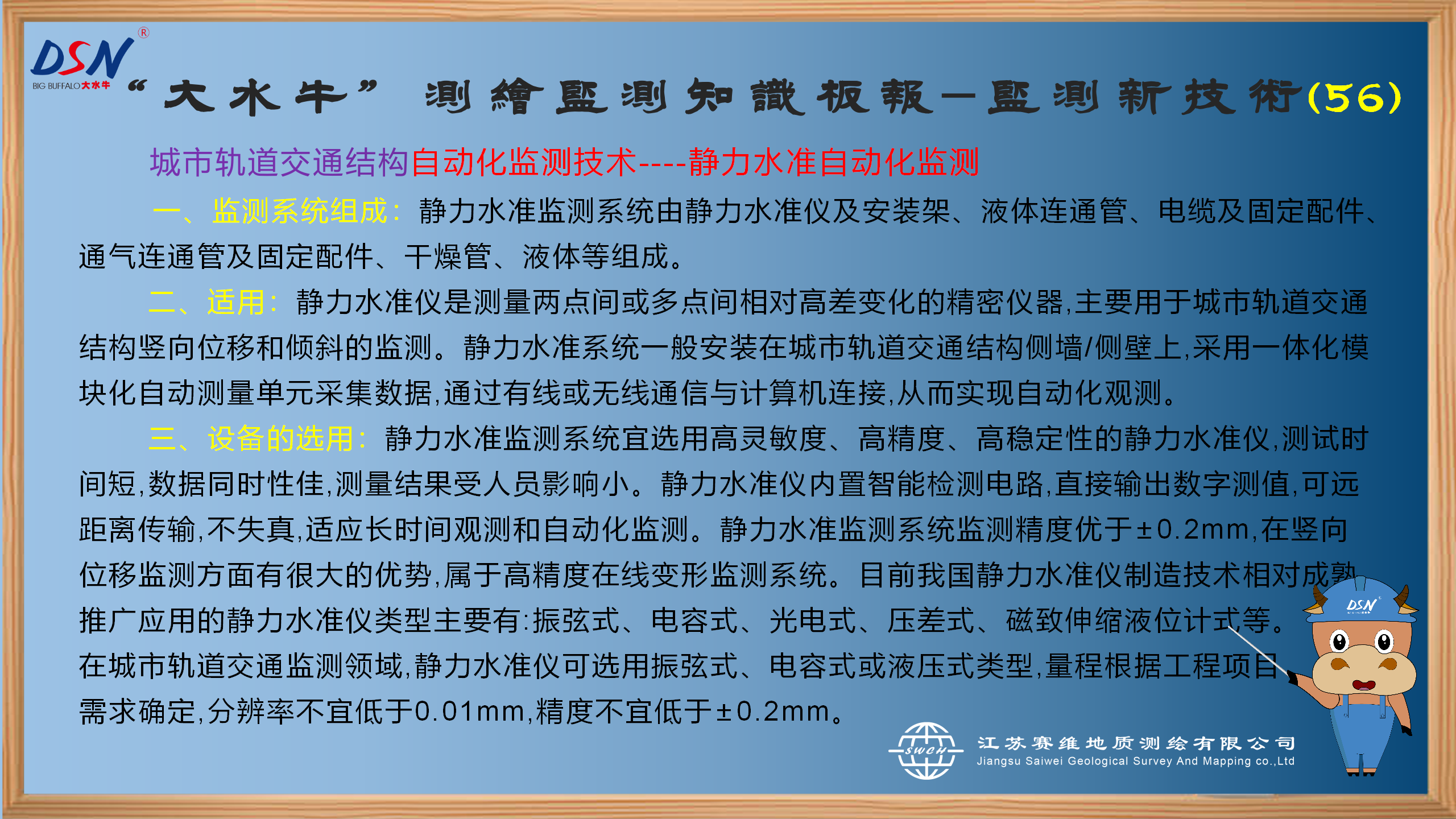

一、監測系統組成

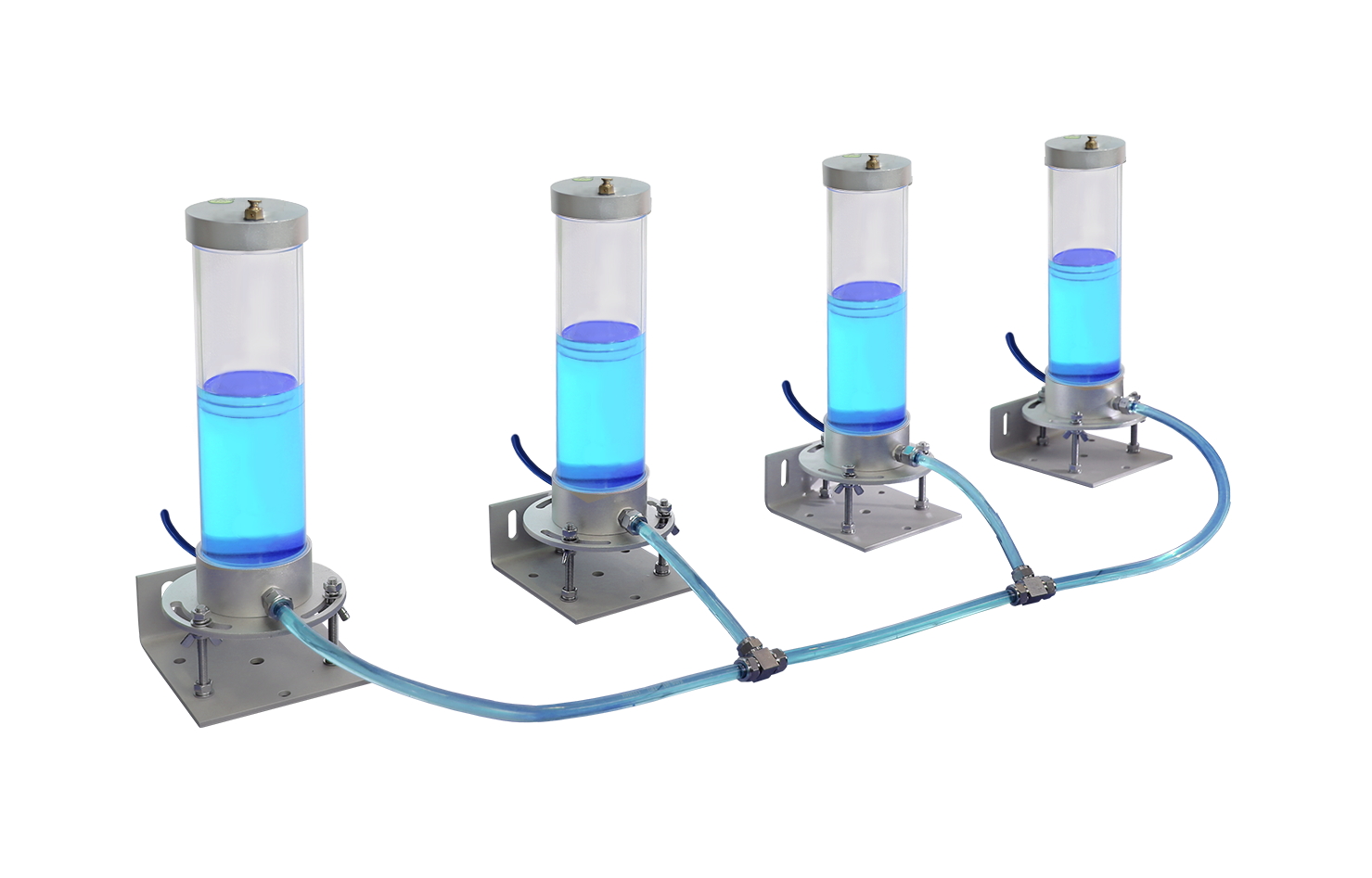

靜力水準監測系統由靜力水準儀及安裝架、液體連通管、電纜及固定配件、通氣連通管及固定配件、干燥管、液體等組成。

二、適用

靜力水準儀是測量兩點間或多點間相對高差變化的精密儀器，主要用于城市軌道交通結構豎向位移和傾斜的監測。靜力水準系統一般安裝在城市軌道交通結構側墻/側壁上，采用一體化模塊化自動測量單元采集數據，通過有線或無線通信與計算機連接，從而實現自動化觀測。

三、設備的選用

靜力水準監測系統宜選用高靈敏度、高精度、高穩定性的靜力水準儀，測試時間短，數據同時性佳，測量結果受人員影響小。靜力水準儀內置智能檢測電路，直接輸出數字測值，可遠距離傳輸，不失真，適應長時間觀測和自動化監測。靜力水準監測系統監測精度優于±0.2mm，在豎向位移監測方面有很大的優勢，屬于高精度在線變形監測系統。目前我國靜力水準儀制造技術相對成孰推廣應用的靜力水準儀類型主要有∶振弦式、電容式、光電式、壓差式、磁致伸縮液位計式等。

在城市軌道交通監測領域，靜力水準儀可選用振弦式、電容式或液壓式類型，量程根據工程項需求確定，分辨率不宜低于0.01mm，精度不宜低于±0.2mm。
