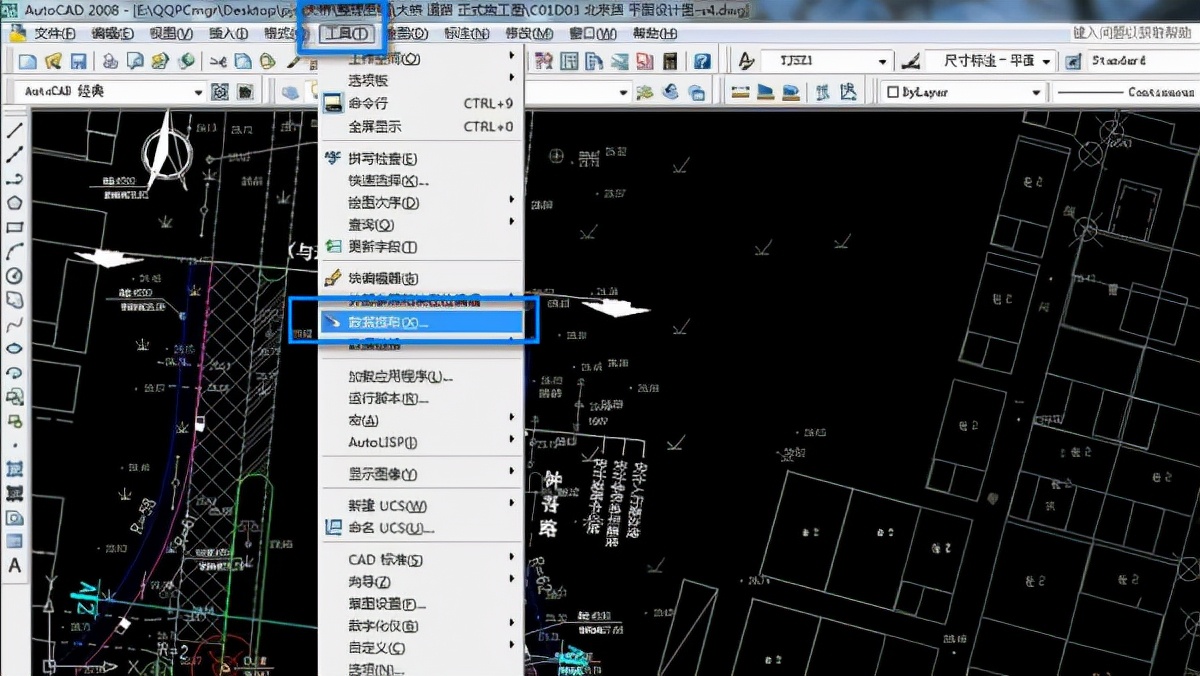

1、打開圖紙，從菜單欄中單擊工具——數據提取。

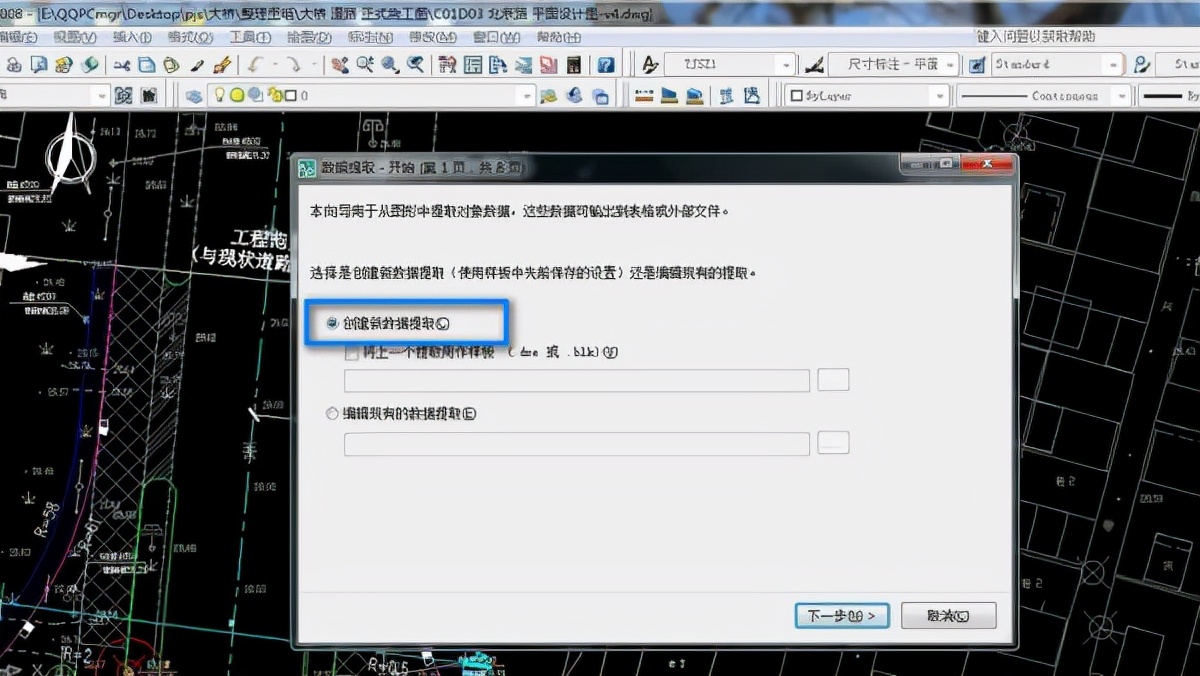

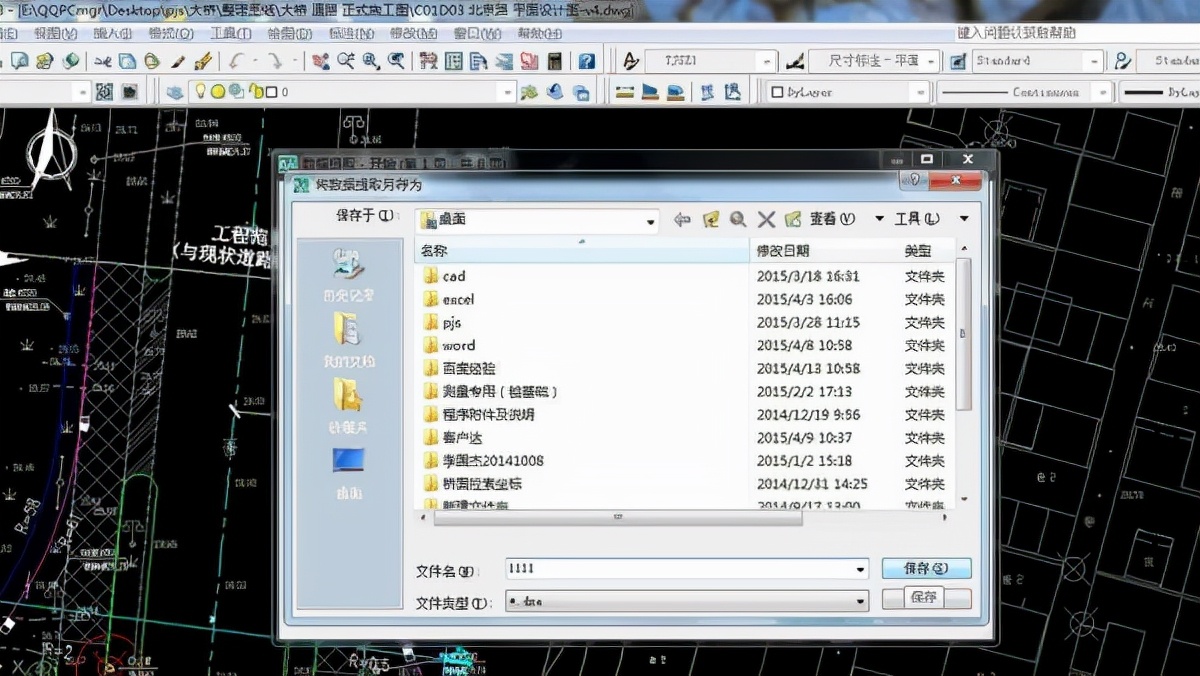

2、在“數據提取”中選擇“創建新數據提取”，單擊下一步，隨便給文件起個名字，例如“1111”，確定。

3、選擇“圖紙/圖紙集”，單擊下一步

4、選擇需要提取的對象。單擊選中你需要的數據，單擊下一步。

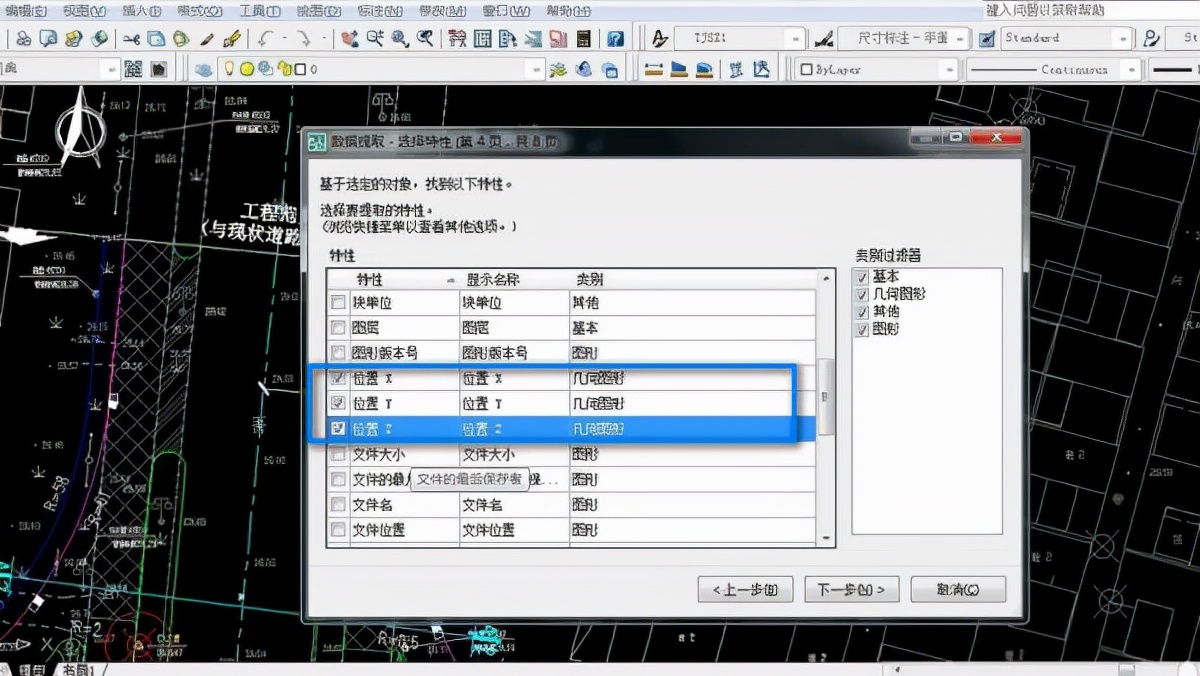

5、選中你所需要的類容，例如點的X、Y、Z坐標。單擊下一步

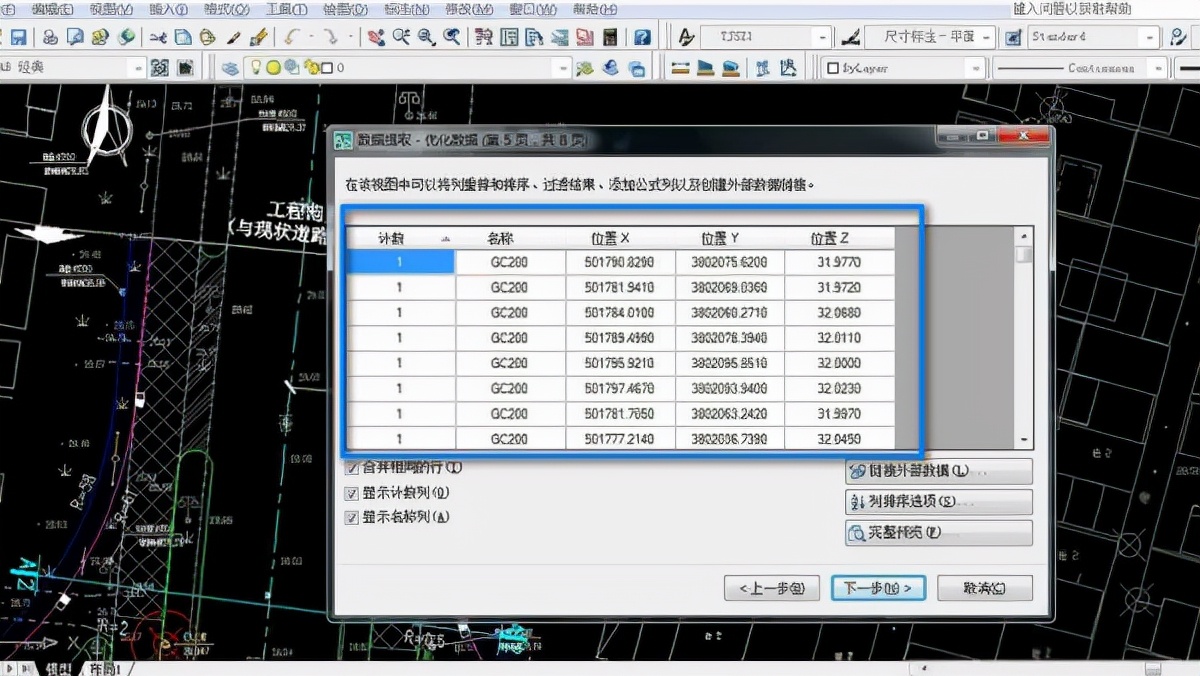

6、預覽。預覽當前輸出的類容是否正確。如果正確，單擊下一步

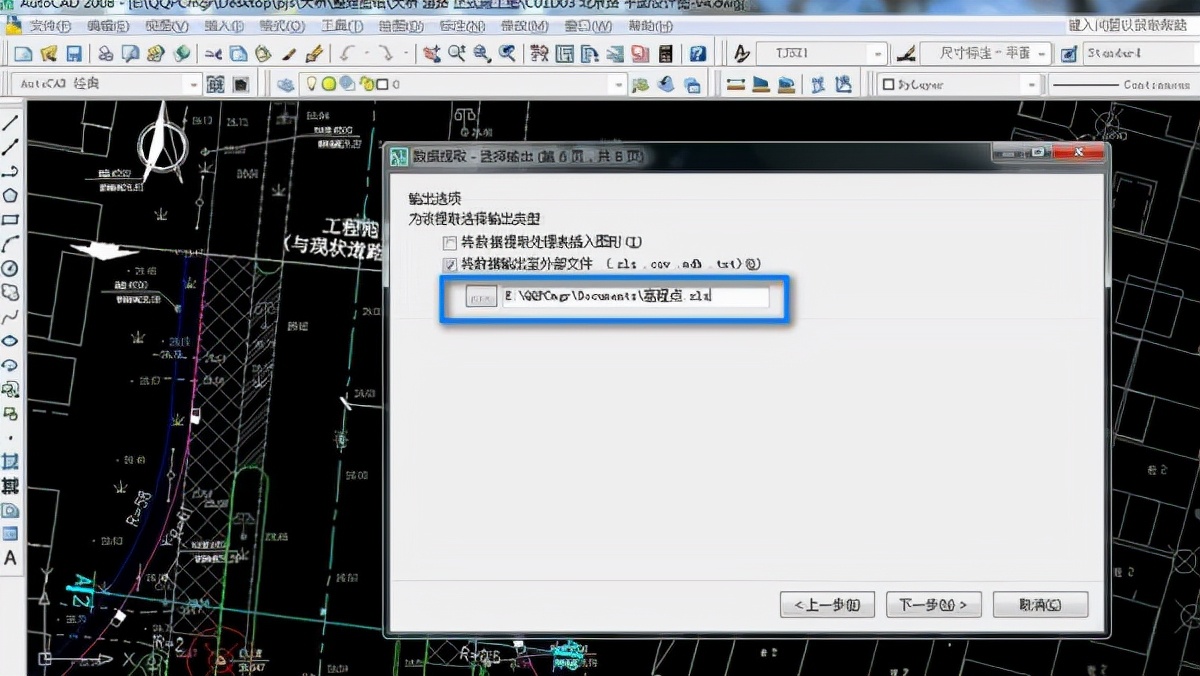

7、輸出。選擇保存的位置、文件名、文件類型。例如excel的xls類型。

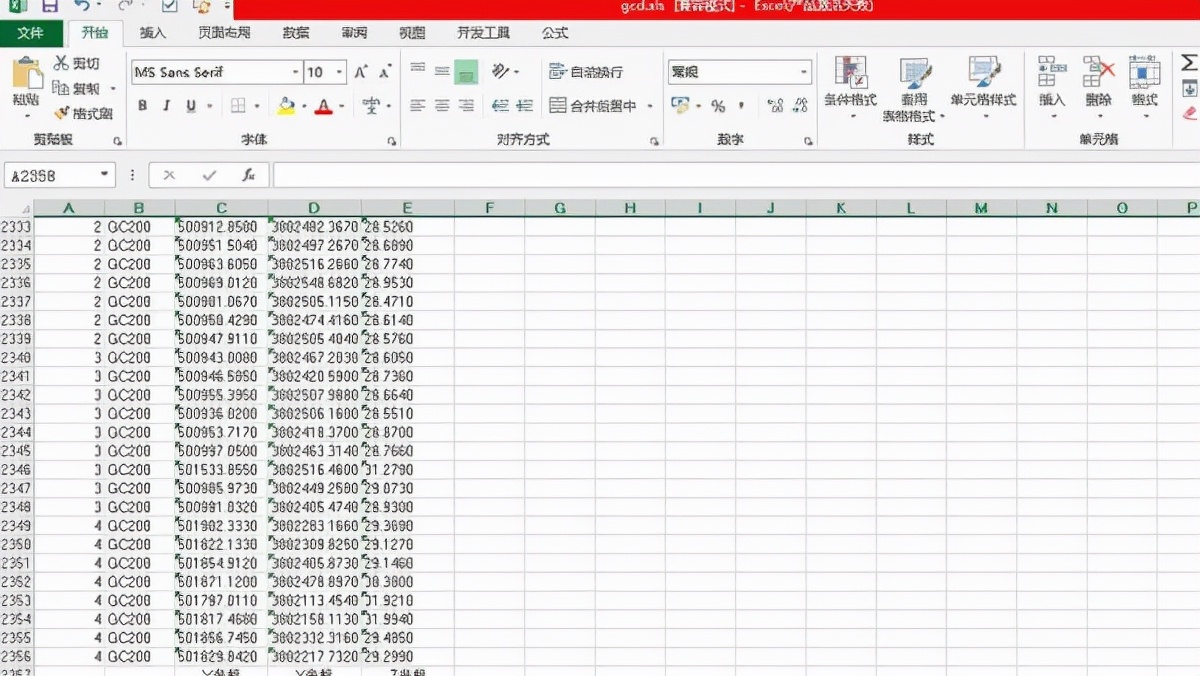

8、到處成果如下：由圖可見，本次共導出2356個點，內容包含點的X、Y、Z坐標。
