一、對影像的校準和配準
1、打開ArcMap，增加Georeferncing工具條。
2、把需要進行糾正的影像增加到ArcMap中，會發現Georeferncing工具條中的工具被激活。
3、在校正中我們需要知道一些特殊點的坐標。通過讀圖，我們知道坐標的點就是公里網格的交點，我們可以從圖中均勻的取幾個點。一般在實際中，這些點應該能夠均勻分布。
4、首先將Georeferncing工具條的Georeferncing菜單下Auto Adjust不選擇。
5、在Georeferncing工具條上，點擊Add Control Point按鈕。
6、使用該工具在掃描圖上精確到找一個控制點點擊，然后鼠標右擊輸入該點實際的坐標位置。
7、用相同的方法，在影像上增加多個控制點，輸入它們的實際坐標。
8、增加所有控制點后，在Georeferencing菜單下，點擊Update Display。
9、更新后，就變成真實的坐標。
10、在Georeferencing菜單下，點擊Rectify，將校準后的影像另存。
所有圖件掃描后都必須經過掃描糾正，對掃描后的柵格圖進行檢查，以確保矢量化工作順利進行。

二、柵格圖象矢量化

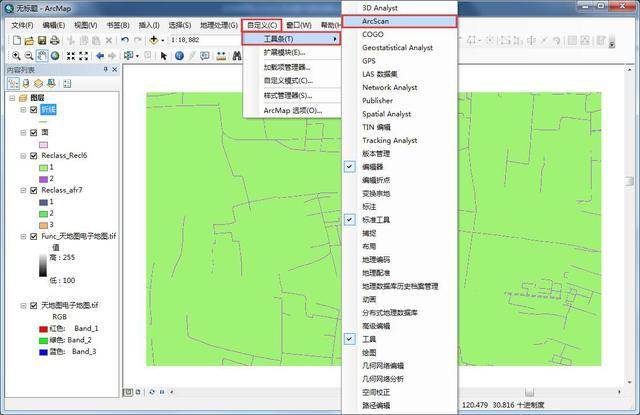

11、在tools的extensions中選中arcscan，然后在view的toolbar中選中arcscan。（在安裝arcgis時要選中arcscan模塊）

12、把圖像重新symbolize，使用classify分成兩種類型，如：0-126，126-255。(把圖象二值化：在圖象上鼠標右擊，選取properties,在選symbolgy標簽，在show中選classified，classes等于2。)
13、在arcCatalog中新建shp文件（分幾層建幾個，有點、線、多邊形、多點四種類型），將圖象和SHP文件一起加入到ARCMAP中，對SHP文件進行編輯，此時可以激活arcscan，進行矢量化。
