城市軌道交通監測技術----傾斜監測

使用全站儀、水準儀及傾斜儀進行周邊建(構)筑物、橋梁墩柱等特定位置的傾斜監測,主要方法有投點法、差異沉降法及傾斜儀法。

一、投點法：是傾斜監測的常用方法,適用于高聳建(構)筑物的傾斜測量。

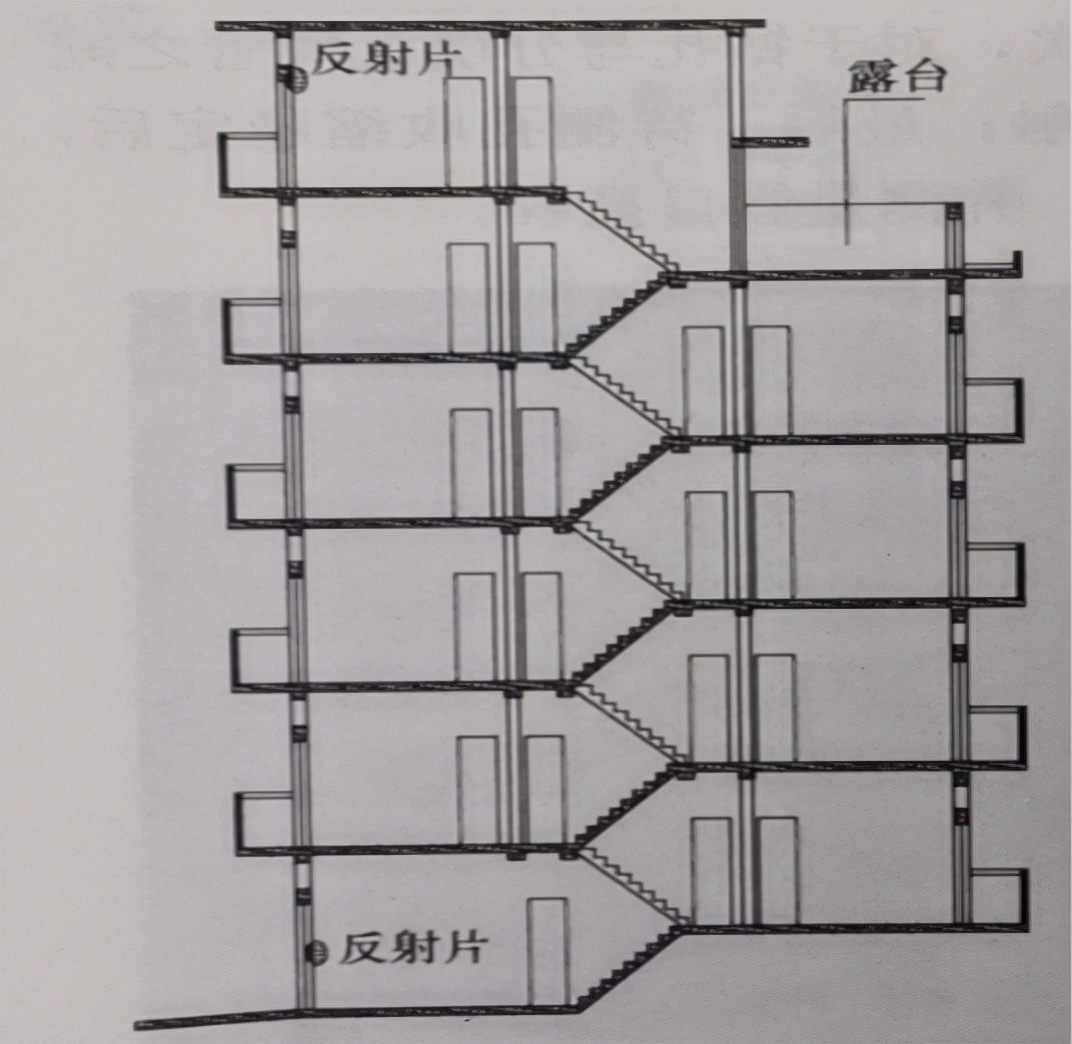

1、測點布設：(1)建(構)筑物傾斜，采用全站儀配合反射片技術進行監測時,監測點布設在建筑物外立面并應頂部與底部對應布設如下圖左所示：

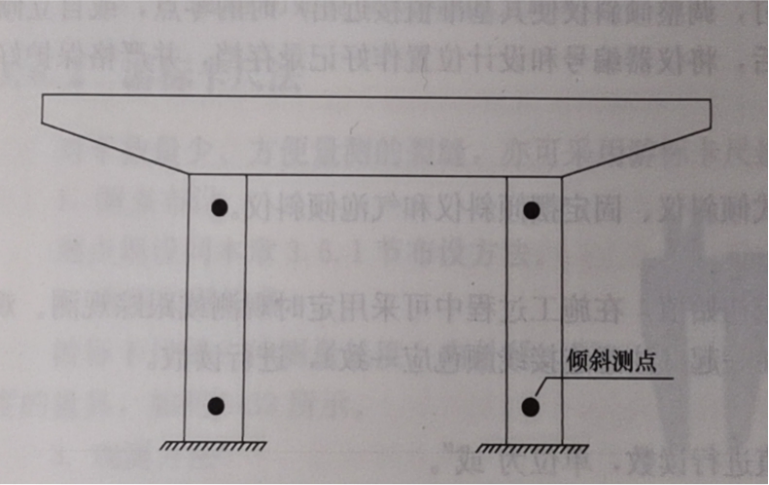

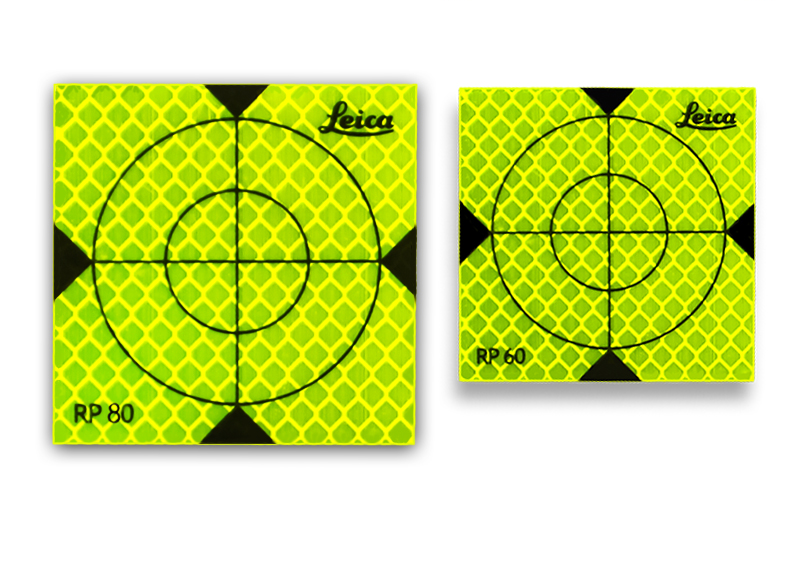

橋墩傾斜測點布設：在橋墩上部和下部各布設一個測點，根據方案擬定位置設置反射貼片，測點設置如上圖右所示。

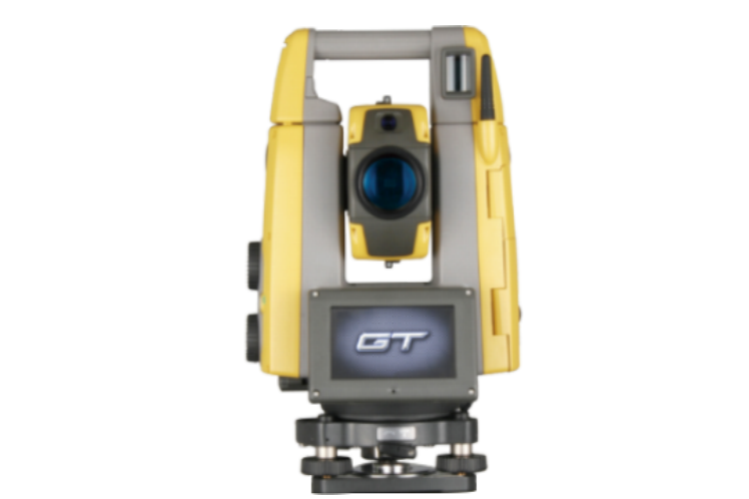

2、常用儀器：投點法常用儀器設備為全站儀。

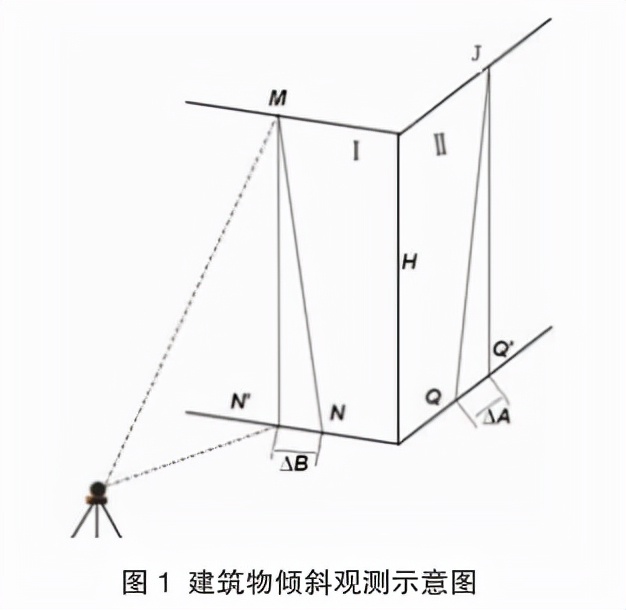

3、觀測方法：地面設置2個基準點,1點和2點,基準點距建筑物的距離為1.5~2倍的監測物高。首先將全站儀安置在地面1點上,瞄準建筑物Ⅰ墻面上部的觀測點M,用盤左、盤右分中投點法,定出下部的觀測點N。所謂盤左、盤右分中投點法,指將全站儀放置基準點上,嚴格整平、對中,用盤左、盤右分別瞄準建筑物上面的M點,水平制動,縱轉照準部,使其提供一條垂線,相交于建筑物底部基準線上,同理,盤右也在基準線上刻劃垂線,兩條垂線在水平基準線上取中值。同樣的方法,在與Ⅰ墻面垂直的Ⅱ墻面上利用基準點2定出上觀測點J和下觀測點Q。M、N和J、Q即為首次觀測標志的位置。

在下一個監測周期,在原固定測站上,安置全站儀,分別瞄準上觀測點M和J,用盤左、盤右分中投點法,得到N’和Q’。如果,N與N’、Q與Q’不重合,說明建筑物發生了傾斜。用尺子量出在Ⅰ、Ⅱ墻面兩個觀測點的偏移值△A、△B,然后用矢量相加的方法,計算出該建筑物的總偏移值e，即:e=√（△A2+△B2）,根據總偏移值e和建筑物的高度H即可計算出其傾斜度。
