城市軌道交通監測技術----傾斜監測

使用全站儀、水準儀及傾斜儀進行周邊建(構)筑物、橋梁墩柱等特定位置的傾斜監測,主要方法有投點法、差異沉降法及傾斜儀法。

傾斜儀法：當有重要建(構)筑物需要連續進行傾斜觀測時,采用傾斜儀進行。

1、測點布設：

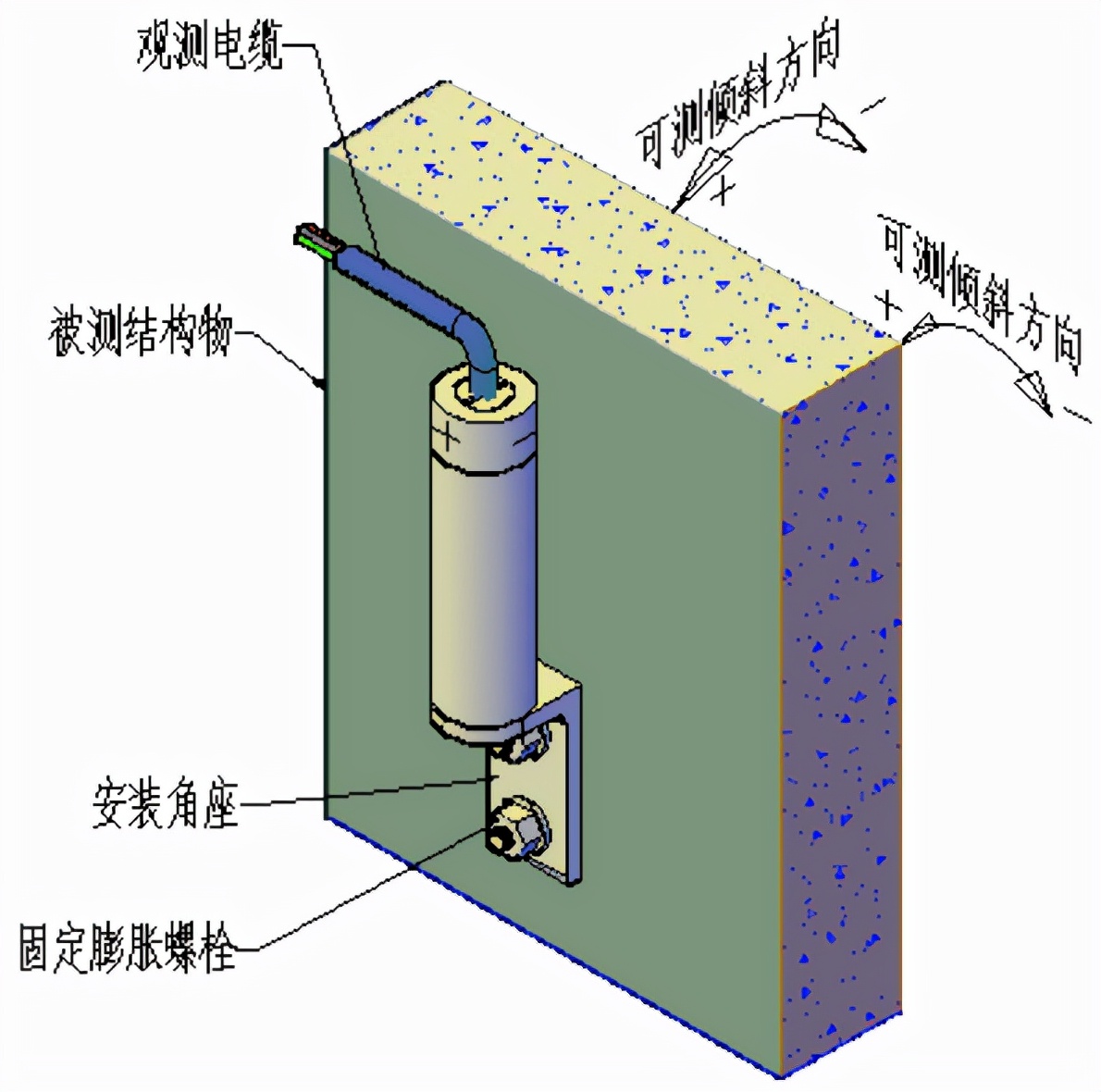

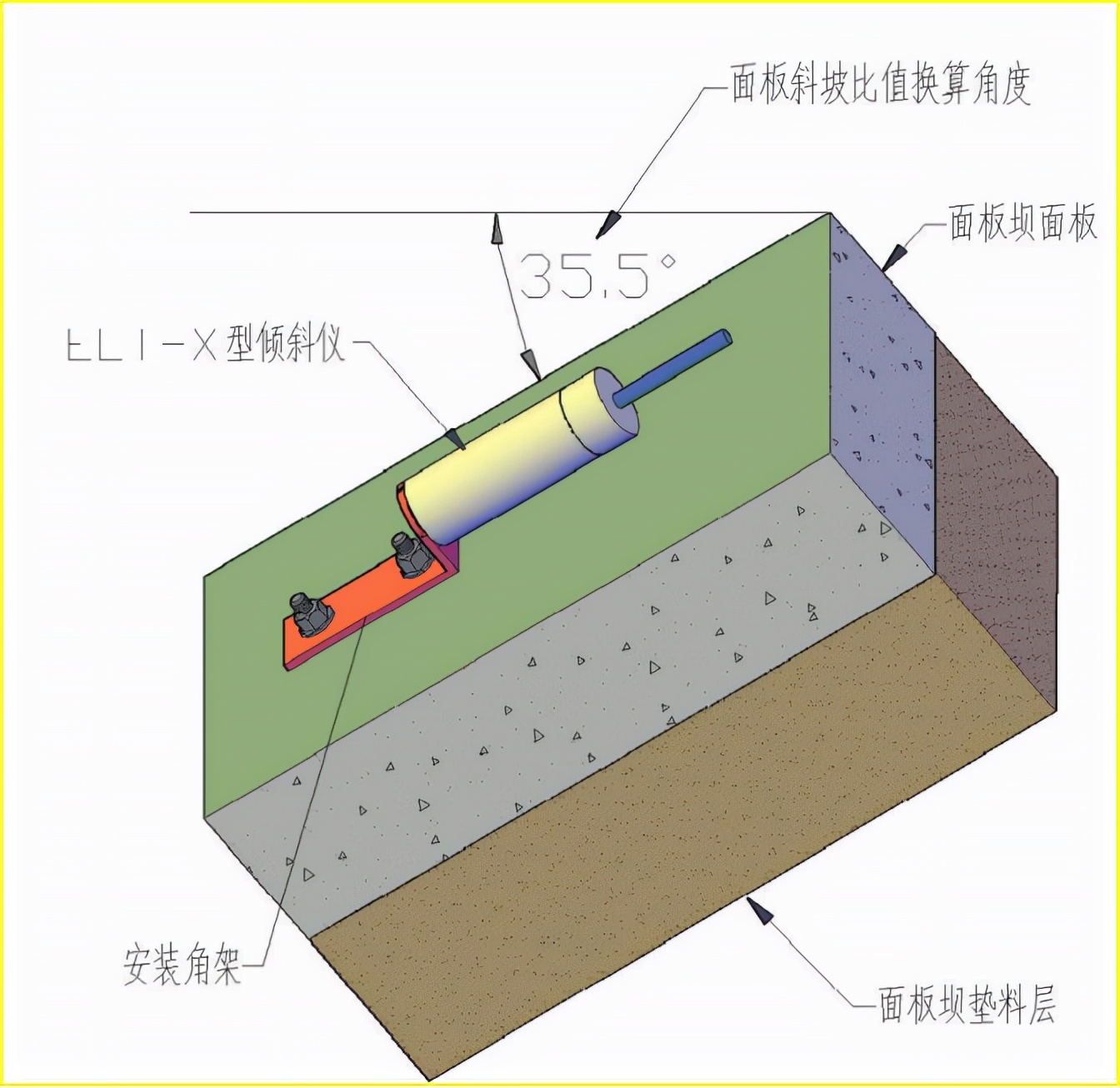

建筑主體結構傾斜觀測點布置,一般不少于3個垂向觀測剖面,每個剖面一般不少于3個觀測點,設在主體結構頂部、中部和底部。傾斜儀安裝時,先打磨設計安裝部位,使其平整;將傾斜儀的安裝底座固定在其上,然后將傾斜儀固定在底座上;調整底座上的螺釘,首先使傾斜儀的軸線安裝垂直,之后調整底座上的螺釘,調整傾斜儀使其基準值接近出廠時的零點,或自設傾斜量的正負變化范圍值。安裝好后,將儀器編號和設計位置作好記錄存檔,并嚴格保護好儀器引出線。

2、常用儀器設備：

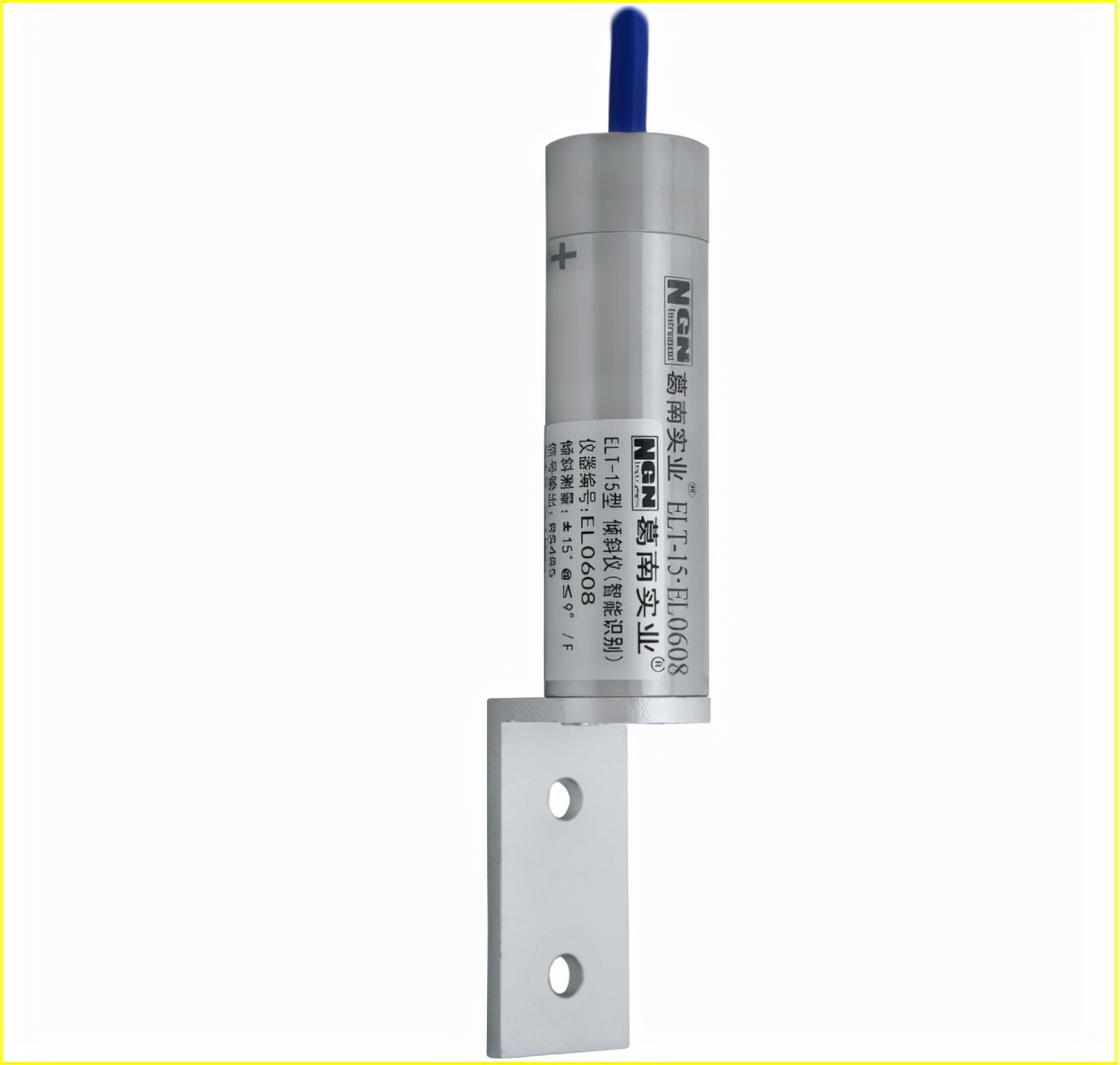

傾斜儀最基本的類型有水管式傾斜儀、固定擺傾斜儀和氣泡傾斜儀、 MEMS傳感器傾斜儀。

3、觀測方法：

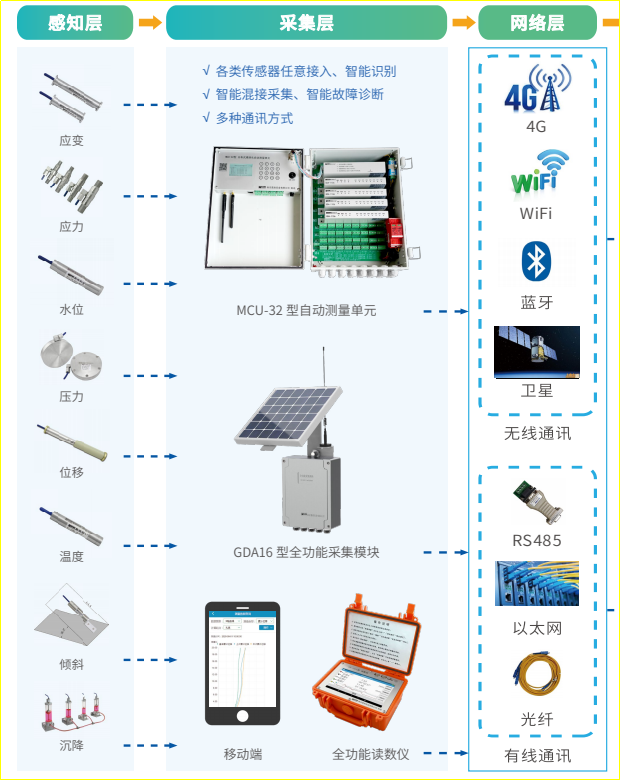

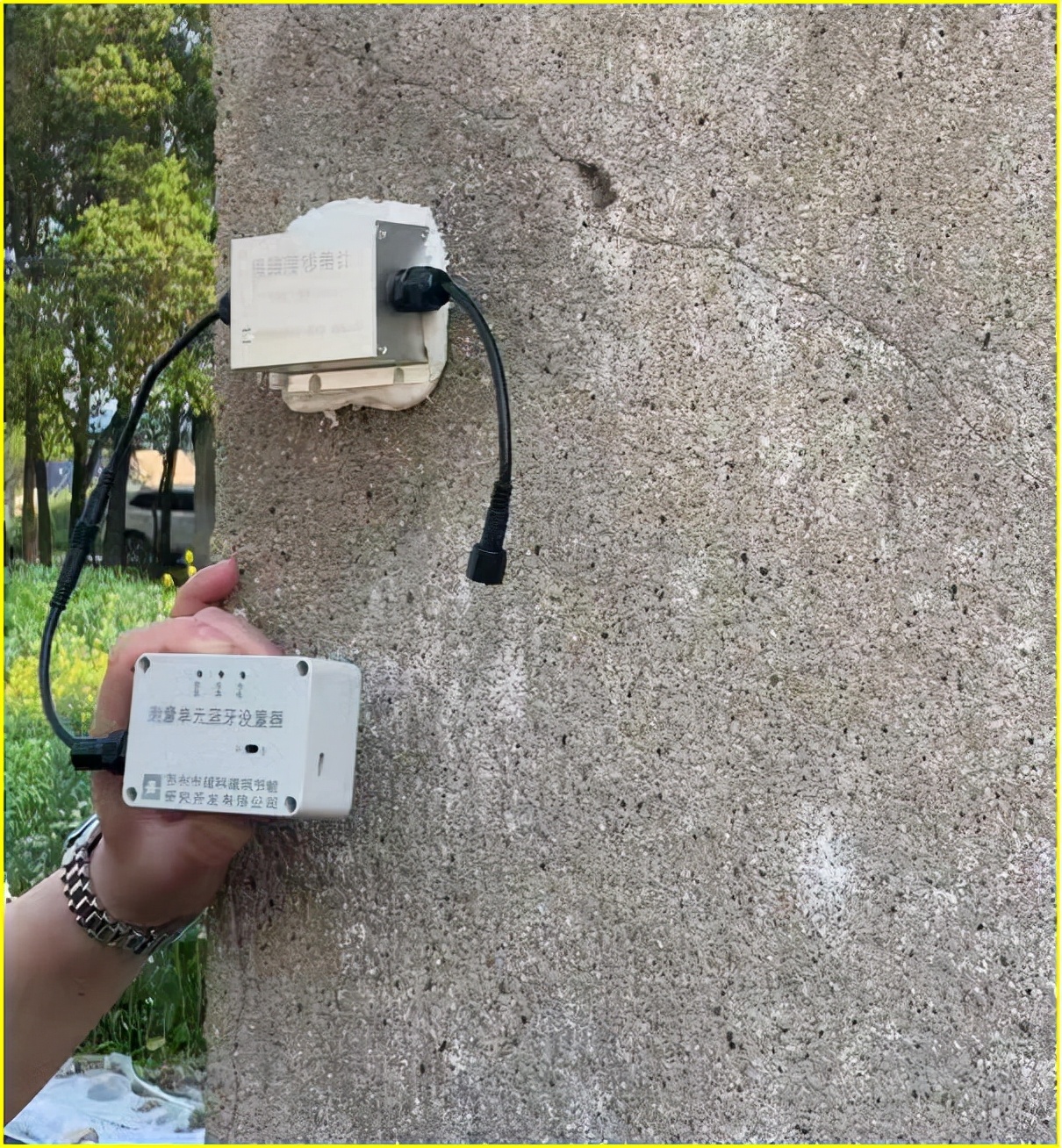

在基坑或隧道結構開挖前測定初始值,在施工過程中可采用定時觀測或跟蹤觀測。觀測時將讀數儀與傾斜儀正確連接在一起(注意連接線顏色應一致)進行讀數。或者采用自動化監測。
