城市軌道交通監測技術----裂縫監測

基坑或隧道施工過程中,可能會對周邊的建(構)筑物、橋梁、既有隧道結構等造成影響而產生裂縫。工程施工前應對周邊環境監測對象的裂縫情況進行普查,在施工過程中對已有裂縫進行監測。

監測方法：裂縫監測通常使用鋼尺、游標卡尺或裂縫測寬儀、測縫計、攝影測量等方法。裂縫監測應監測裂縫的位置、走向、長度、寬度,必要時尚應監測裂縫深度。裂縫深度可用超聲波法、鑿出法等量測。

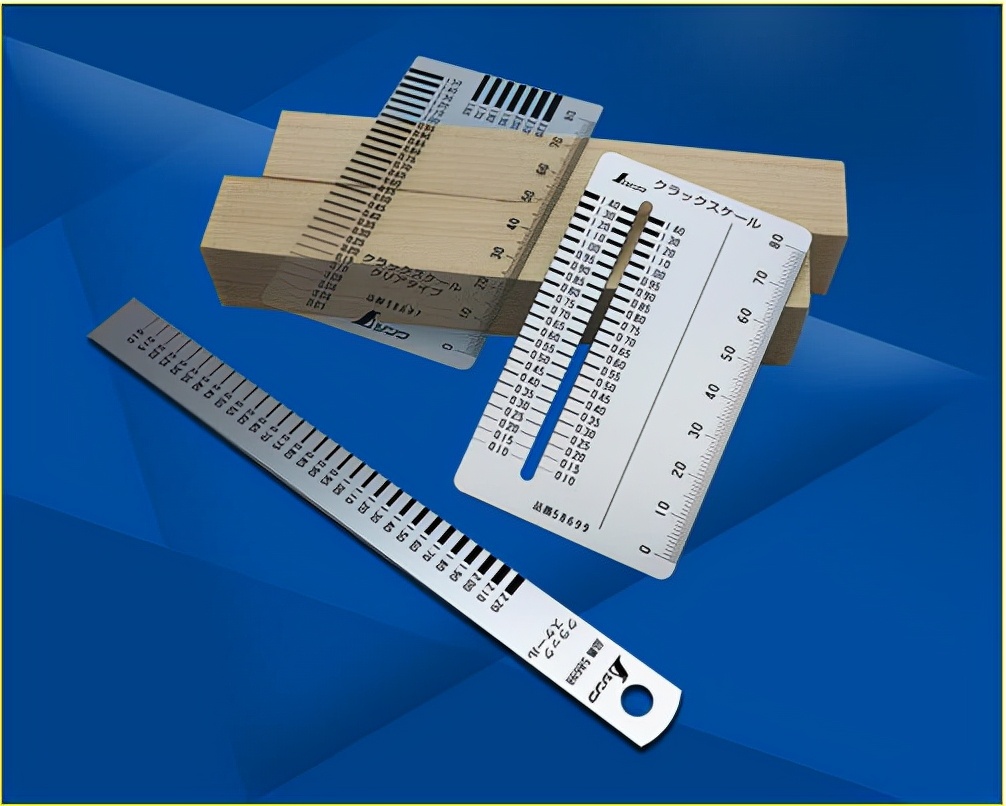

1、鋼直尺法：對于數量少、方便量測的裂縫,宜采用鋼尺進行直接量測裂縫長度和寬度。

①測點布設：工程施工前,記錄監測對象已有裂縫的分布位置和數量,并對監測裂縫進行統一編號,記錄各裂縫的位置、走向、長度、寬度、深度以及初測日期。長期觀測時,可以埋入或鑲嵌金屬標識,短期監測可以在觀測部位粘貼標識,如石膏餅等。監測標志應具有可供量測的明晰端面或中心。

②常用儀器設備和觀測方法：對于數量少、方便量測的裂縫,使用鋼直尺直接測量裂縫長度、寬度。如有粘貼標識可用鋼尺測量標識寬度。

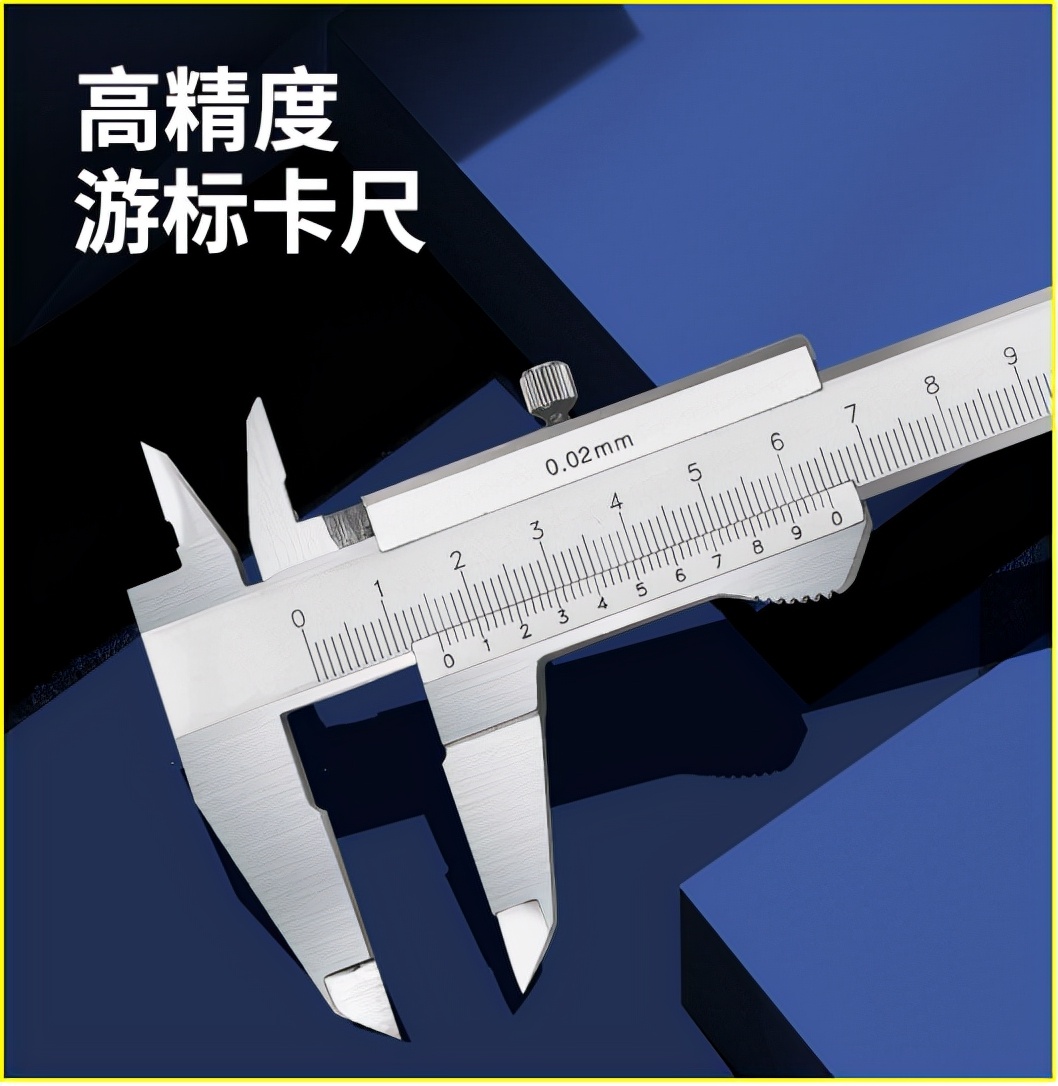

2、標卡尺法：對于數量少、方便量測的裂縫,亦可采用游標卡尺進行量測裂縫寬度。

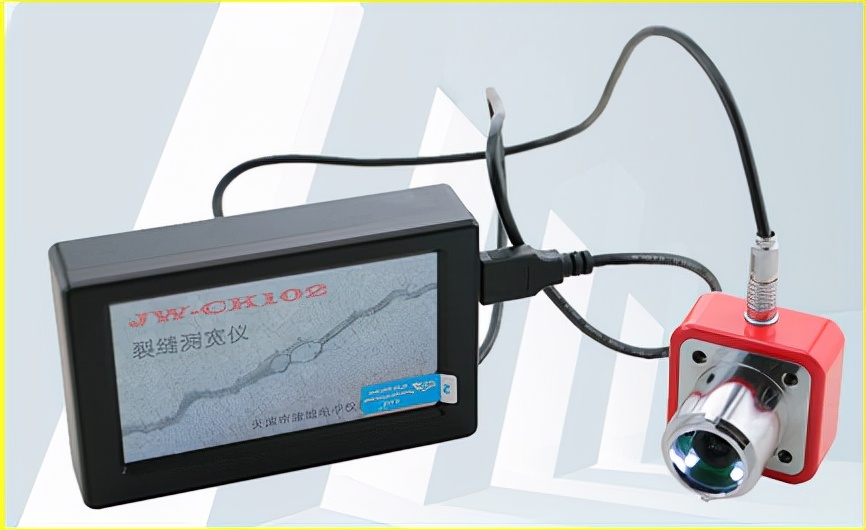

3、裂縫測寬儀法：裂縫測寬儀用于橋梁、隧道、墻體、混凝土路面、金屬表面等裂縫寬度的量測。尤其用于量測混凝土結構中裂縫寬度和表面微觀缺陷。

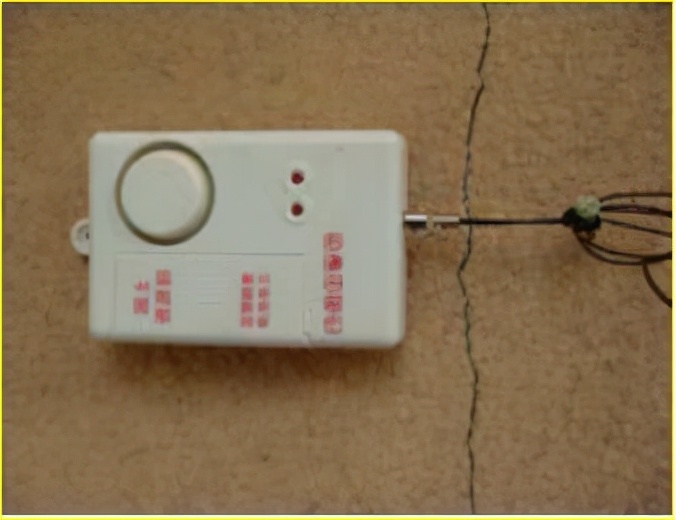

4、裂縫計法：裂縫計是監測裂縫寬度、開合度的儀器。主要用于橋梁、隧道、建筑、混凝土路面等裂縫寬度的變化監測。

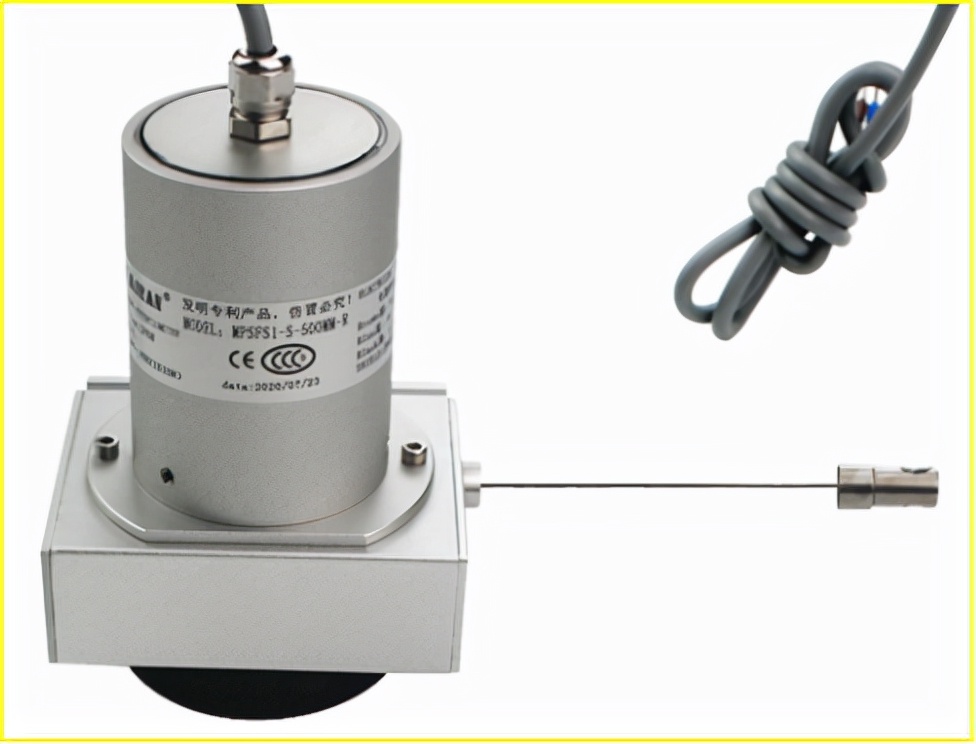

5、拉繩式位移計法：拉繩式位移計適用于長期測量水工結構物或其它巖土結構物伸縮縫的開合度(位移)，亦可用于測量土壩、土堤、邊坡等結構物的位移、滑移等。
