全站儀法：全站儀測量法測量凈空收斂為非接觸式測量方法。

1、測點布設：

在隧道側壁用電鉆鉆一個深約10cm的孔,再把帶強制照準標志的監測點放入孔內，縫隙用錨固劑填充,照準標志朝向測站點。布設反光貼時,也可直接將反光貼貼在指定位置即可。

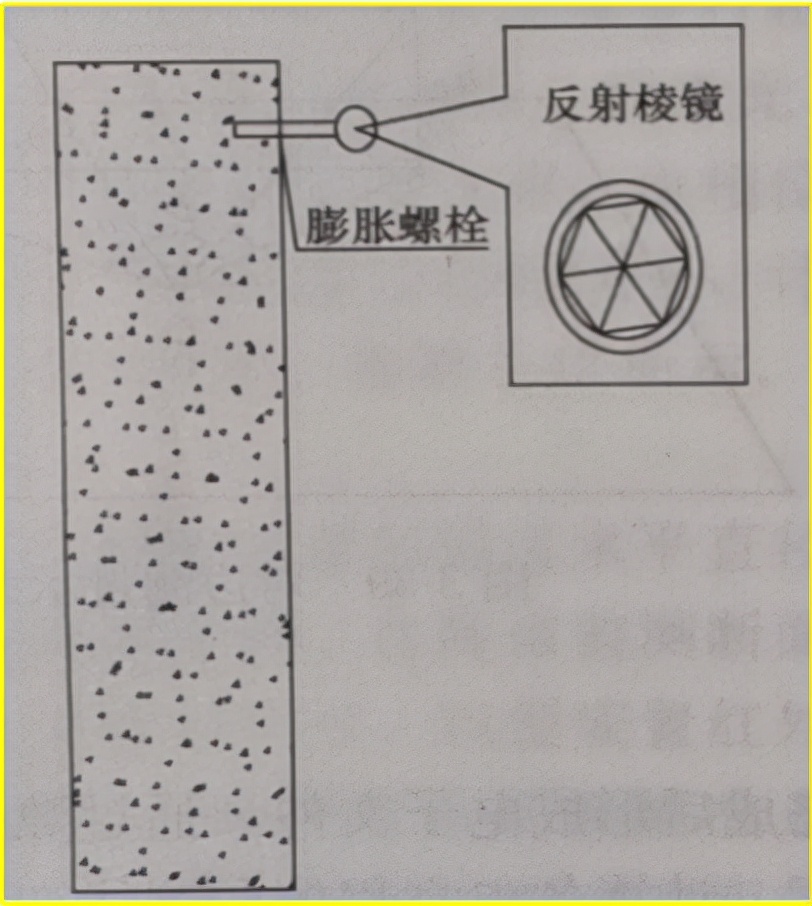

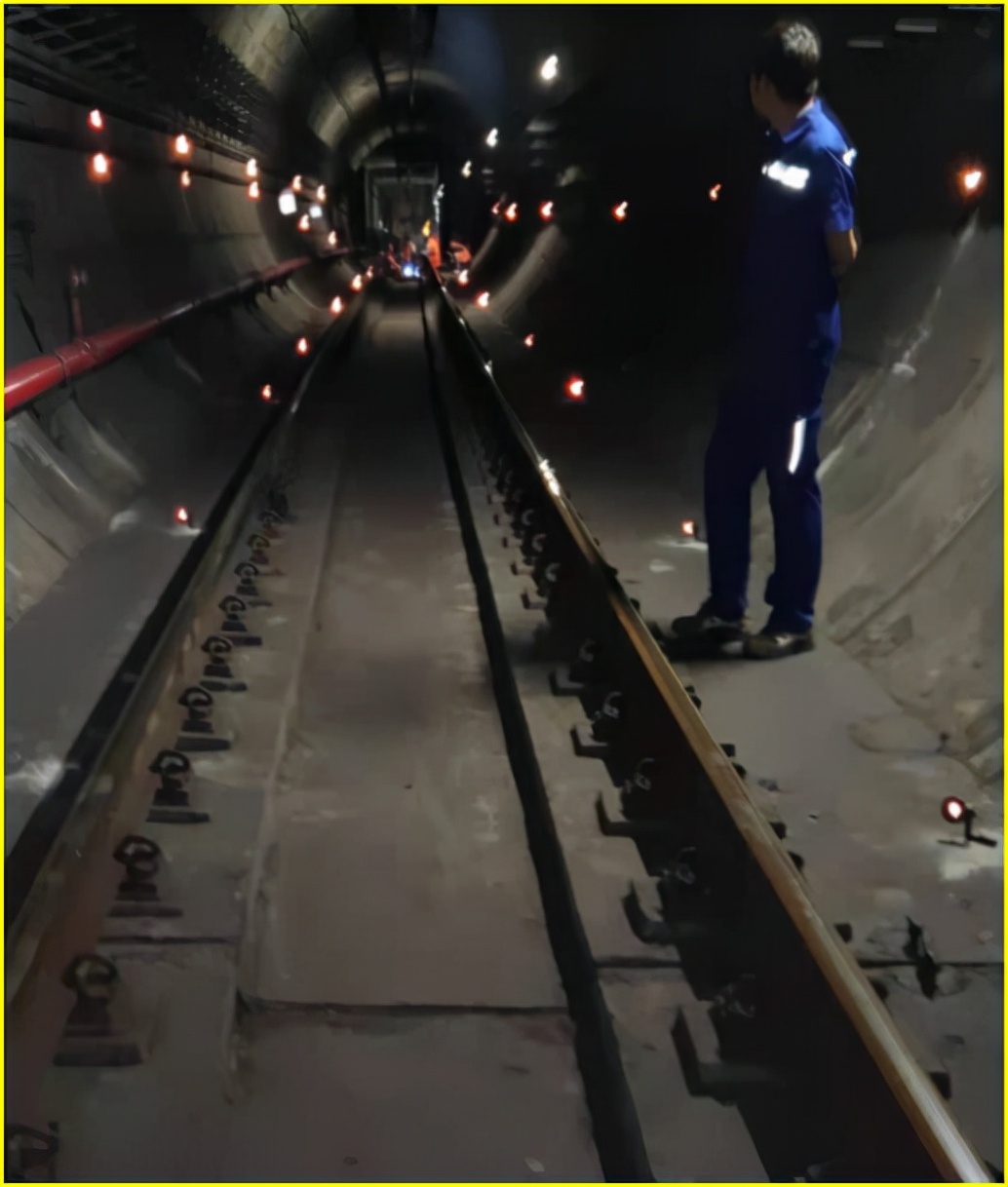

下圖為監測點現場布設及標識示意圖

2、監測儀器設備：

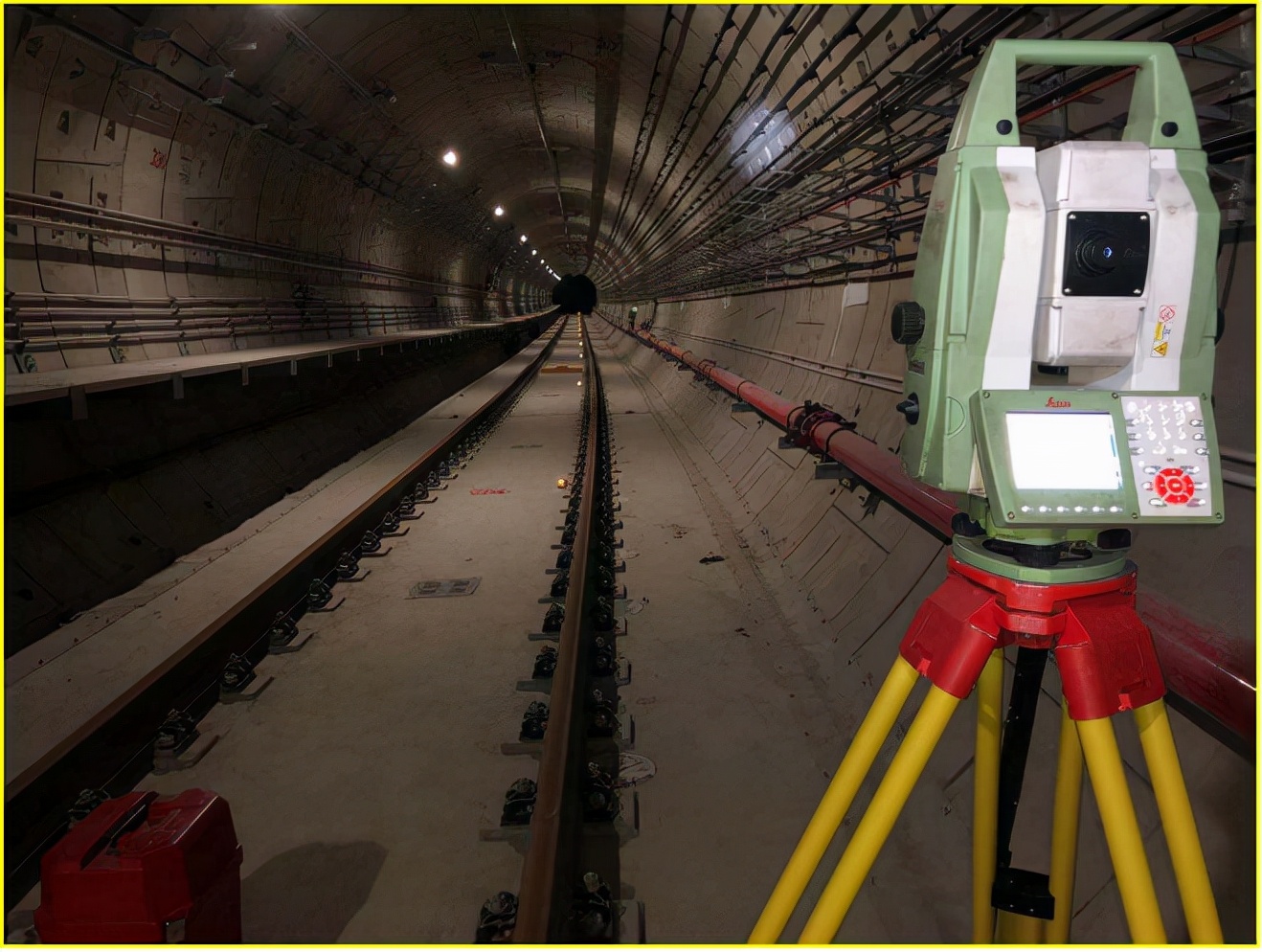

全站儀。

3、觀測方法：

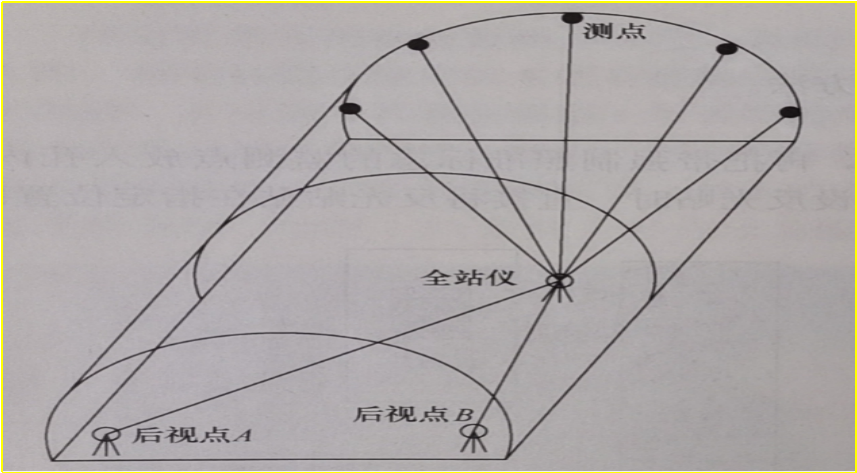

(1)全站儀自由設站三維測量：是在任意點設站(測站點),觀測若干已知點(3個以上，多點后方交會),按最小二乘法算出設站點的三維坐標,然后以此為基準測量其他目標點(或監測點)的三維坐標。如下圖左所示。根據得到的位移點變形量△x、△y、△z以及測線收斂變化量△D，對圍巖變形進行分析。

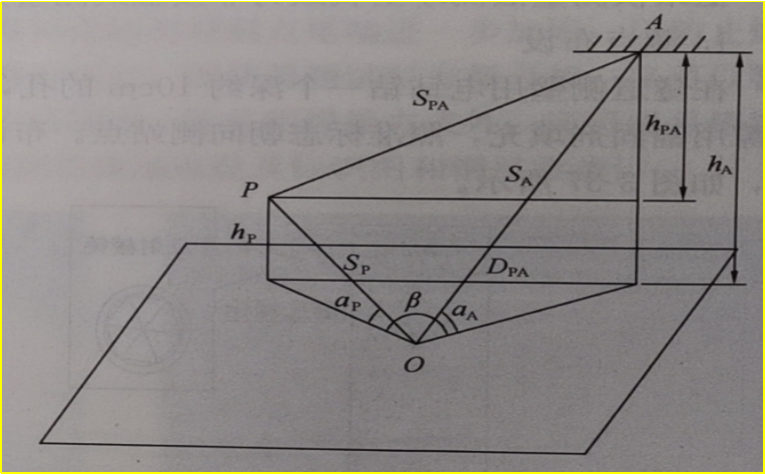

(2)全站儀對邊測量：是指全站儀安置在可同時看到兩目標點的任意位置,無需對中,整平后直接觀測兩目標的斜距、豎直角和水平角,通過三角高程測量和余弦定理計算出兩目標點間的水平距離和高差。變形監測的基本思想是通過對比監測點在不同時期與基準點的高差和距離,得到該點相對初始狀態的下沉值和收斂值。如圖上圖右所示,后視點P為基準點,自由設定的全站儀中心點在O點,A點為監測點。

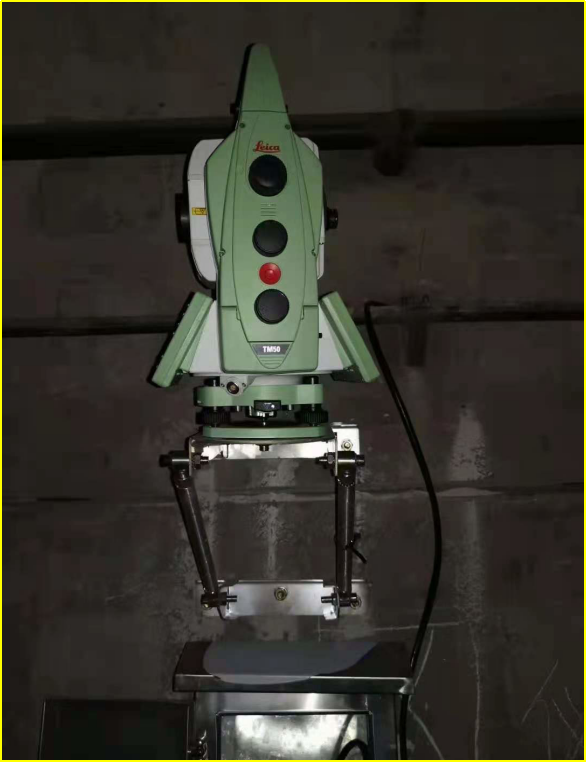

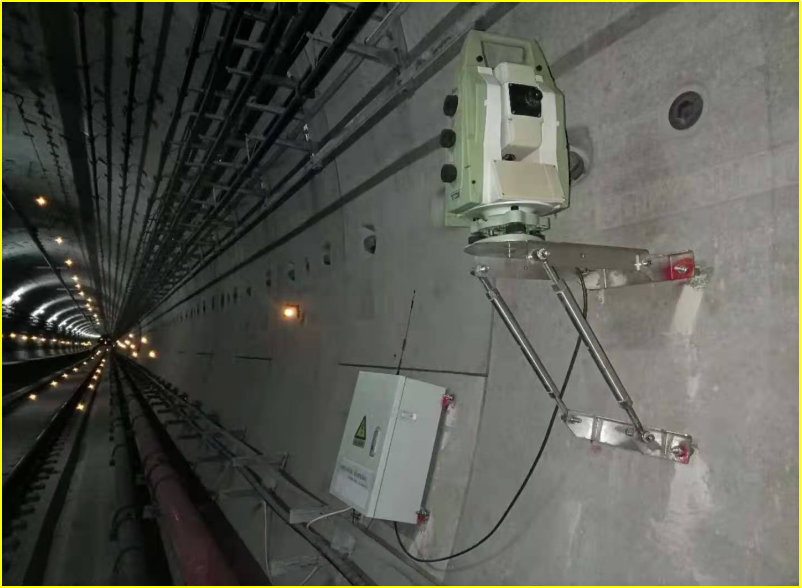

(3)全站儀機器人測量：全站儀機器人可用于在建或已建成的隧道變形自動化監測，在無人職守的情況下確保設備
