手持激光測距儀法：手持激光測距儀是直接對目標進行距離測量的儀器,具有測距快、體積小、性能可靠等優點。

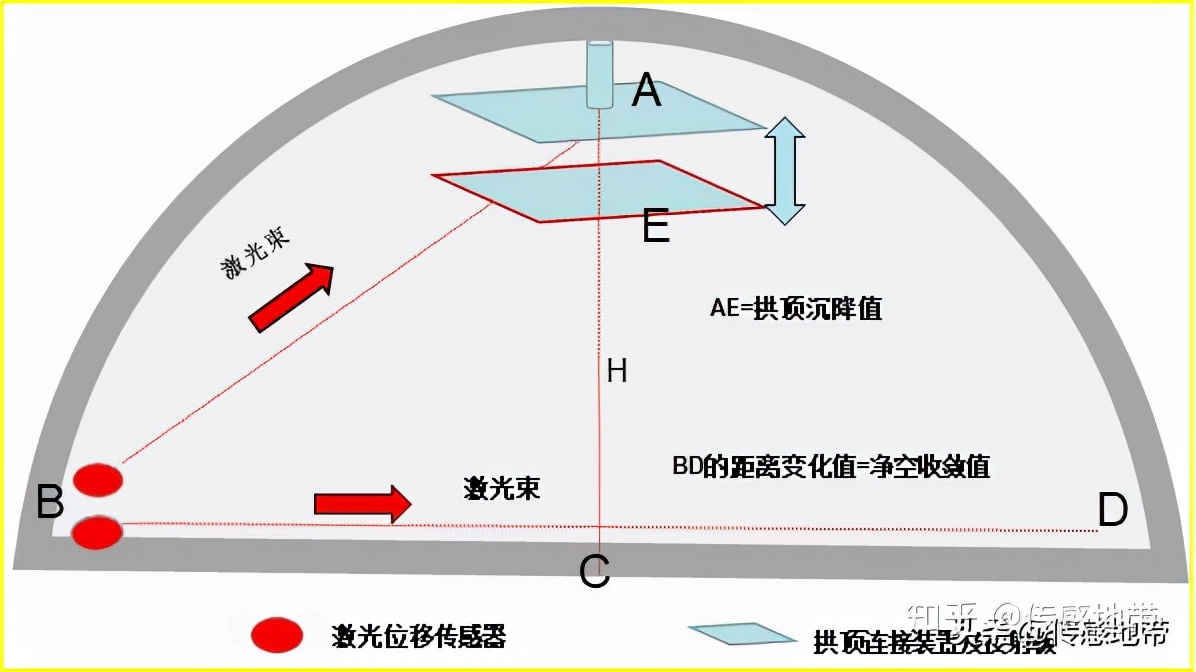

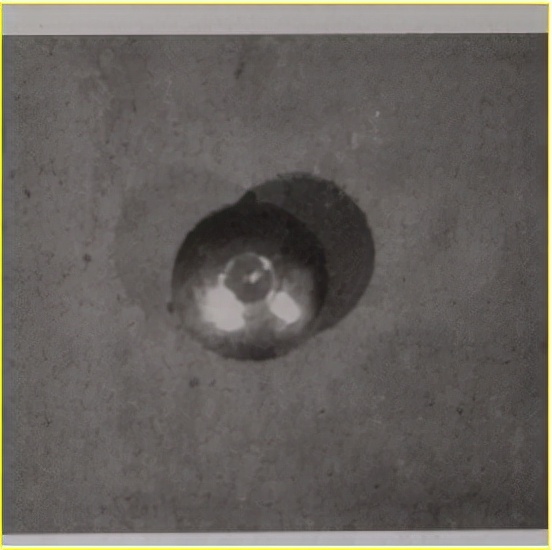

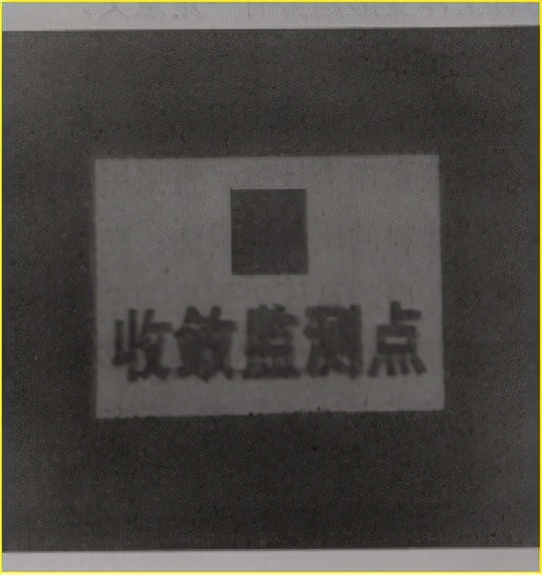

1、測點布設：首先,通過水平尺與鋼卷尺在監測斷面找到兩側對應腰線點,在一側腰線點設置對中點,以便安置激光測距儀,另一側腰線點上設置瞄準點(紅漆標志)。監測時在對中點上設置手持測距儀,量測隧道水平距離。對中點設置一般采用直徑8mm、長度3mm的不銹鋼膨脹測釘作為標志,標志的頂部有圓形凹槽，亦可用其他標志。用相應鉆頭的電錘在腰線處鉆深約30mm,將標志夯入,瞄準點設置常采用預制鍍鋅模板在選定位置進行噴漆標記,模板內刻“方形”標志和“收斂監測點”字樣,噴漆之后留有“方形”和“收斂監測點”標記。對中點和瞄準點布置現場圖如下圖所示：

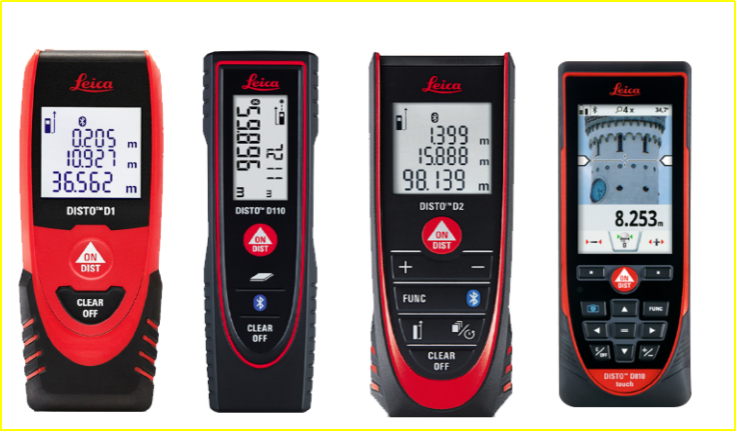

常用儀器設備：手持激光測距儀是利用光學原理進行距離測量的儀器。工作時向目標射出一束激光,顯示屏由光電元件接收目標反射的激光束,由相位延遲推算激光束從發射到接收的時間差,計算出儀器到目標點的距離。

3.觀測方法：采用手持激光測距儀量取隧道水平直徑測量基準的方法進行隧道收斂監測。在隧道監測斷面一側的腰線點上設置對中點,以便安置紅外激光測距儀,另一側腰線點設置瞄準點(管片內噴漆標記),利用紅外線激光測距儀測量隧道兩側腰線點間的距離,測量數據一般取4次測量結果平均值。

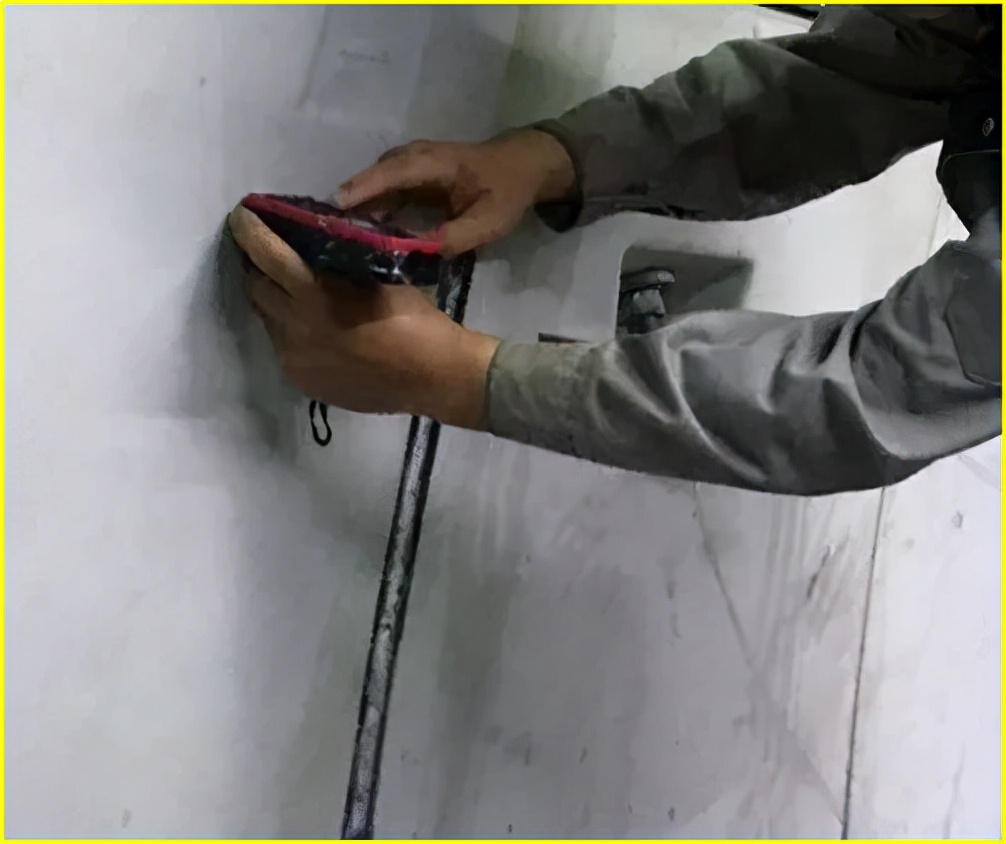

現場收斂測量時,首先將測距儀安置在一側的對中點上,然后以儀器末端為固定支點調整測距儀姿態,使測距儀導向光斑落在另外一側的瞄準點標記中心,最后測量兩側腰線點間的距離,監測數據可以人工記錄,也可采用帶藍牙手機連接后自動記錄。
