孔隙水壓力的變化會引起巖土體的位移變化，在城市軌道交通工程中進行孔隙水壓力監測對預測巖土體變形趨勢有一定意義。

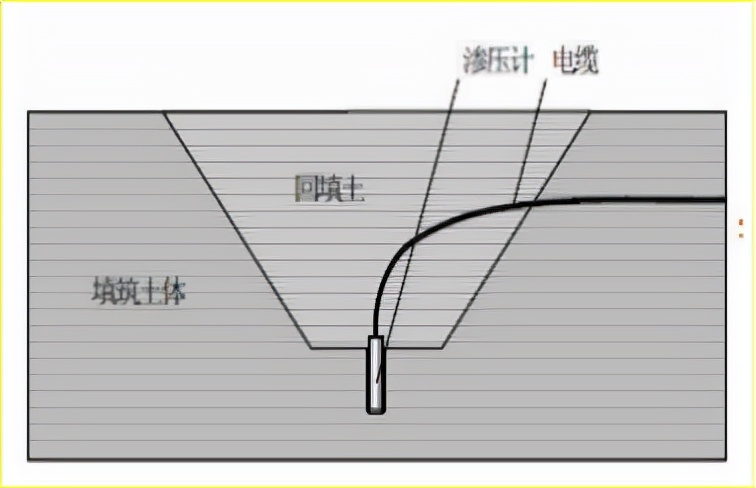

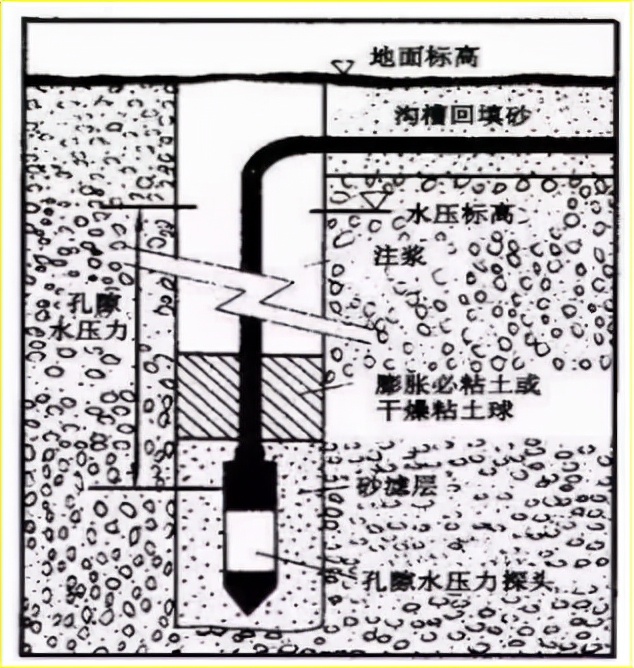

1、測點布設：孔隙水壓力計的埋設方法一般有鉆孔埋設法、壓入埋設法、填埋法等。同一測孔中埋設多個孔隙水壓力計時，宜采用鉆孔埋設法；在黏土層中埋設單個孔隙水壓力計時，宜采用不設反濾料的壓人埋設法；在填方工程中，宜采用填埋法。

測點布設的具體步驟是

①在埋設前應進行穩定性、密封性檢驗和壓力標定，并應確定壓力傳感器的初始值(傳感器采購時，廠家一般都已對孔隙水壓力計進行標定)，此外，埋設前還需要將傳感器透水石在開水中煮沸30~60min，排出其內部氣泡，并一直保持在清水中浸泡飽和；

②施工前2~3周，在預埋測點位置放樣，鉆孔定位開孔，孔深達測點以上20~50cm，清孔后將浸在清水中的孔壓計迅速提出放入鉆孔內，而后利用鉆桿和壓具，把孔壓計壓至測點深度，在壓人過程中注意保護電纜；

③用頻率讀數儀檢測孔壓計頻率變化是否正常，若發現異常，可利用鋼絲將孔壓計提起。若無異常，及時用黏土球進行封孔；

④按要求每3~5m深度布置1個孔隙水壓力計至完全穿過設計土層為止，不同深度位置的的孔隙水壓力計宜分孔埋設。

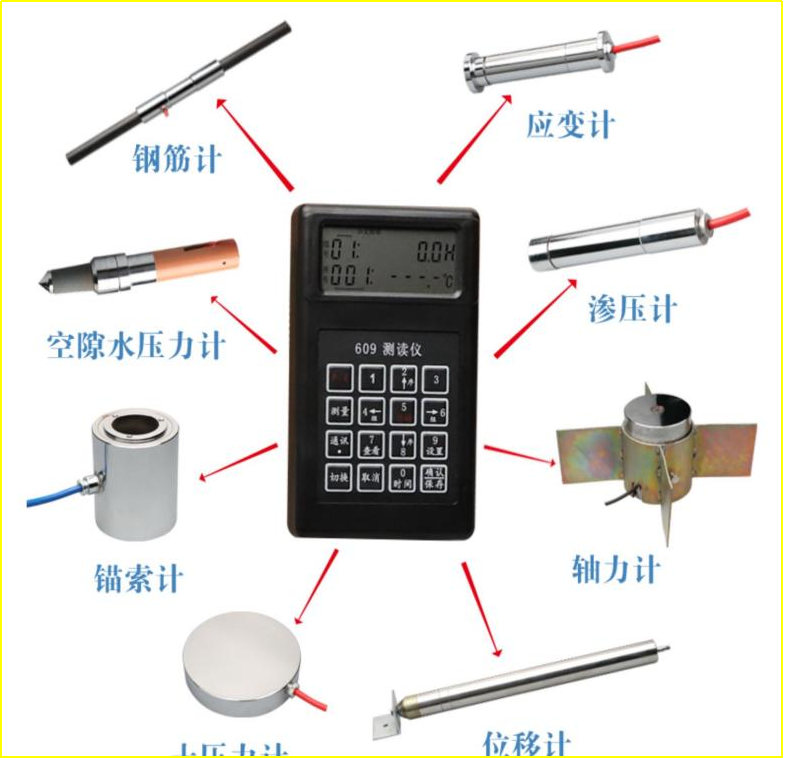

2、常用儀器設備：孔隙水壓力量測系統由地下監測元器件和地面測試儀器兩部分構成。第一部分為埋入地下的材料部分，由孔隙水壓力計、電纜等組成;第二部分為地面測試儀器頻率讀數儀，如下圖所示

3、觀測方法：觀測時用測量夾子分別夾住對應的電纜，而后按下測量鍵，從顯示窗讀取測試頻率，進行記錄。

4.數據處理：孔隙水壓力的大小由現場的量測數據按每個儀器出廠的換算公式進行計算。

振弦式儀器通用計算公式為：

P=K（f02-fi2）

式中： P為空隙水壓力值（MPa）

K為標定系數(MPa/Hz2)

fi為測量時頻率平均值(Hz)

fo為初始頻率平均值(Hz)

注：帶有測溫 功能的需進行溫度修正計算。

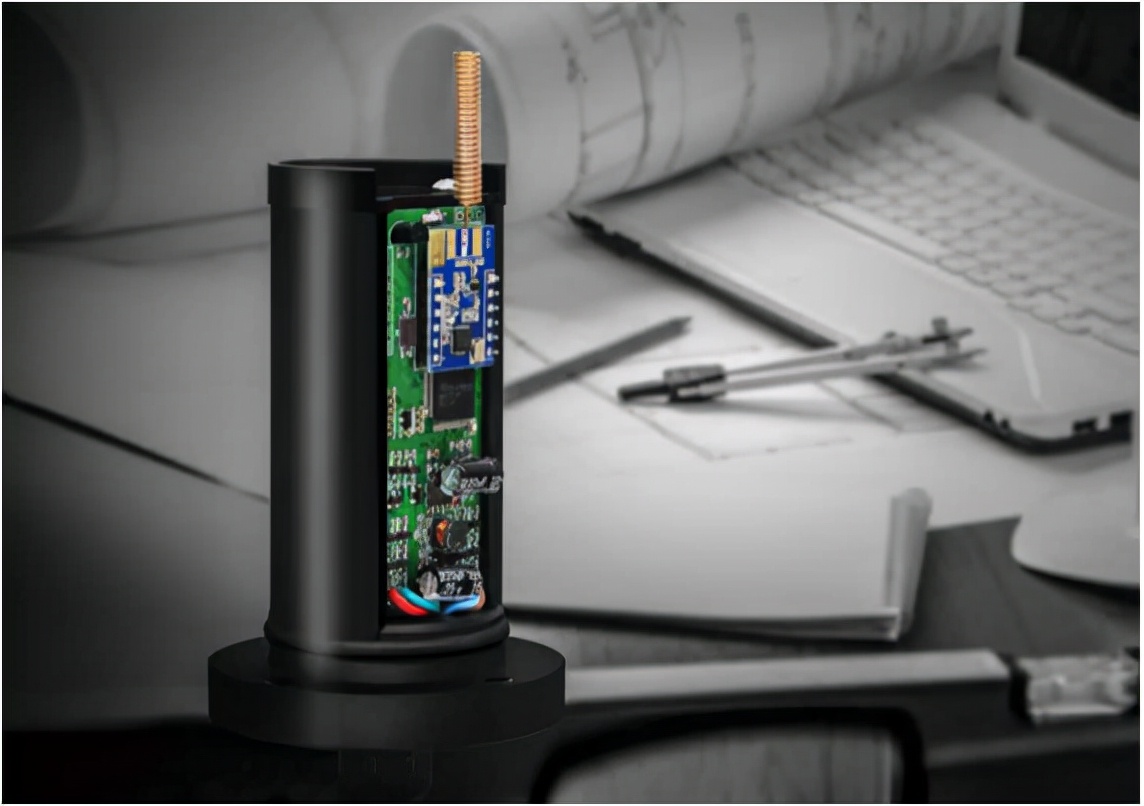

注：也可自動化監測
