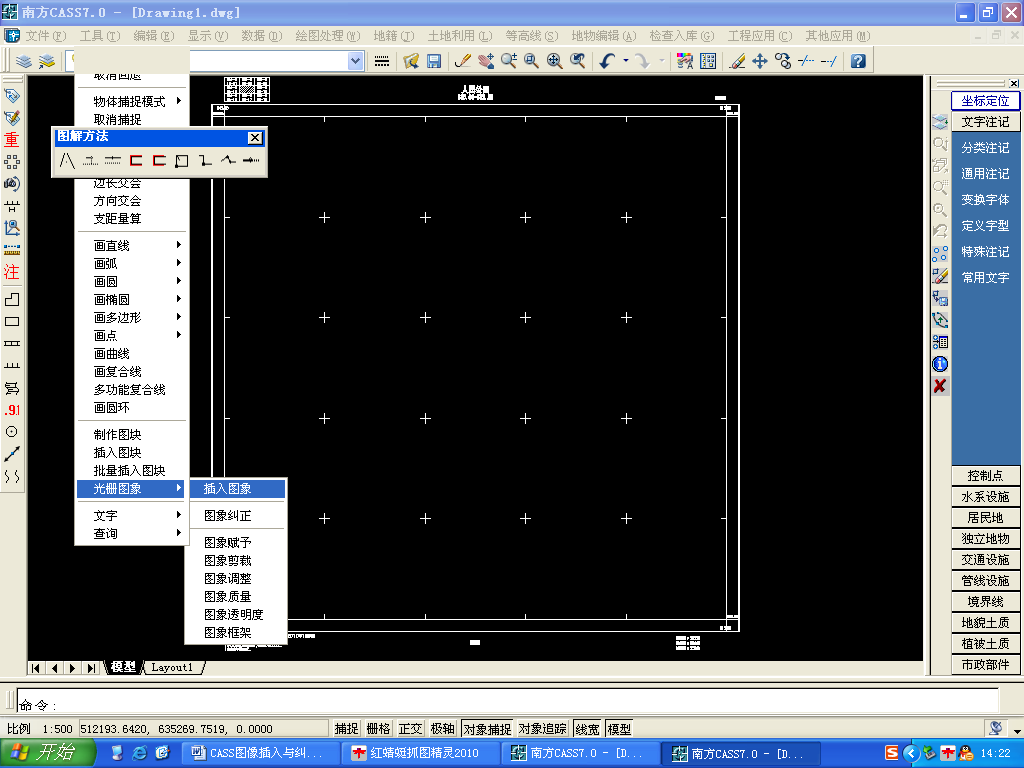

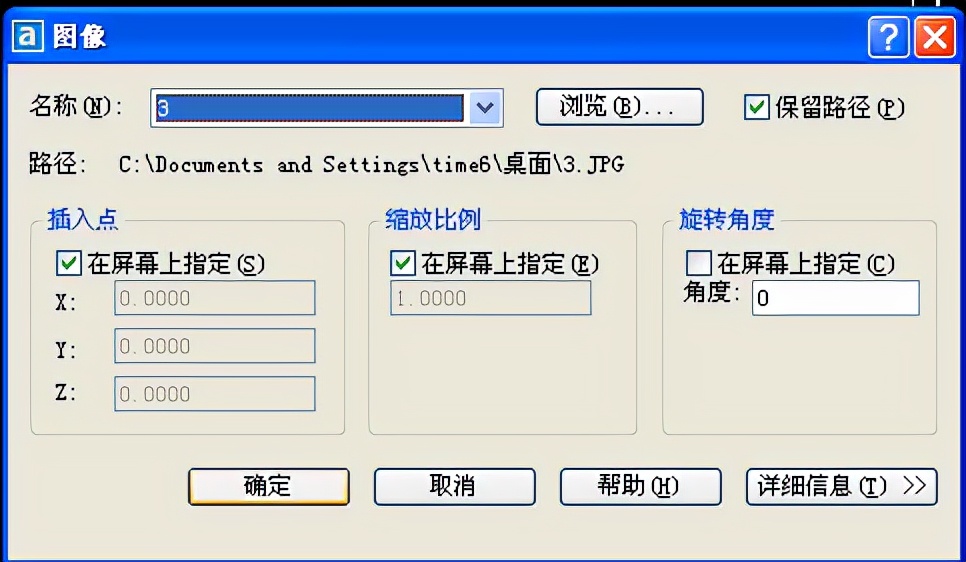

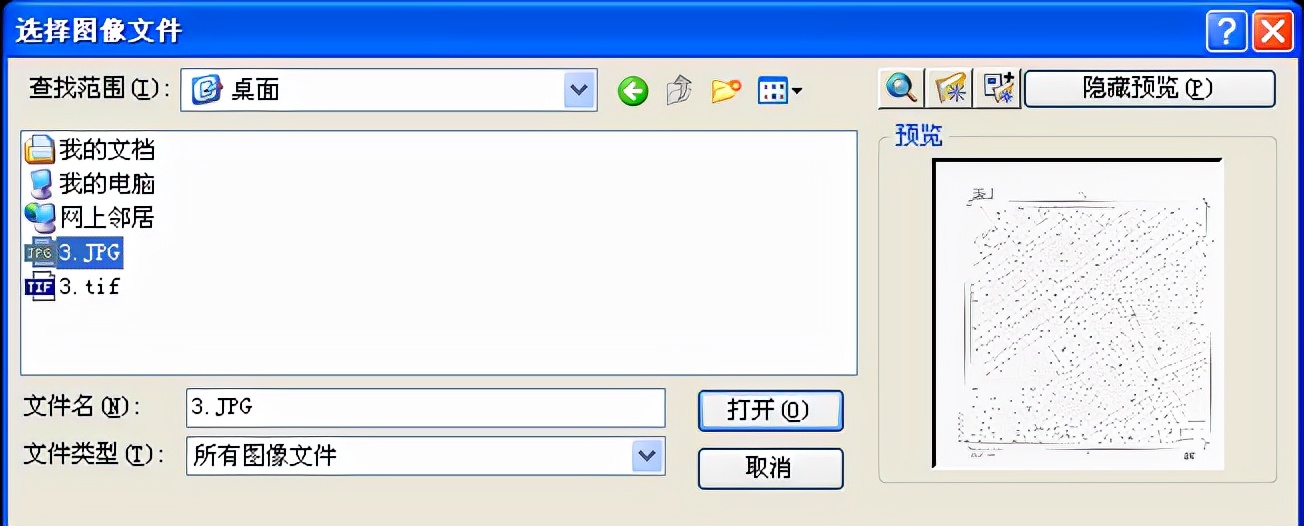

1. 圖像插入

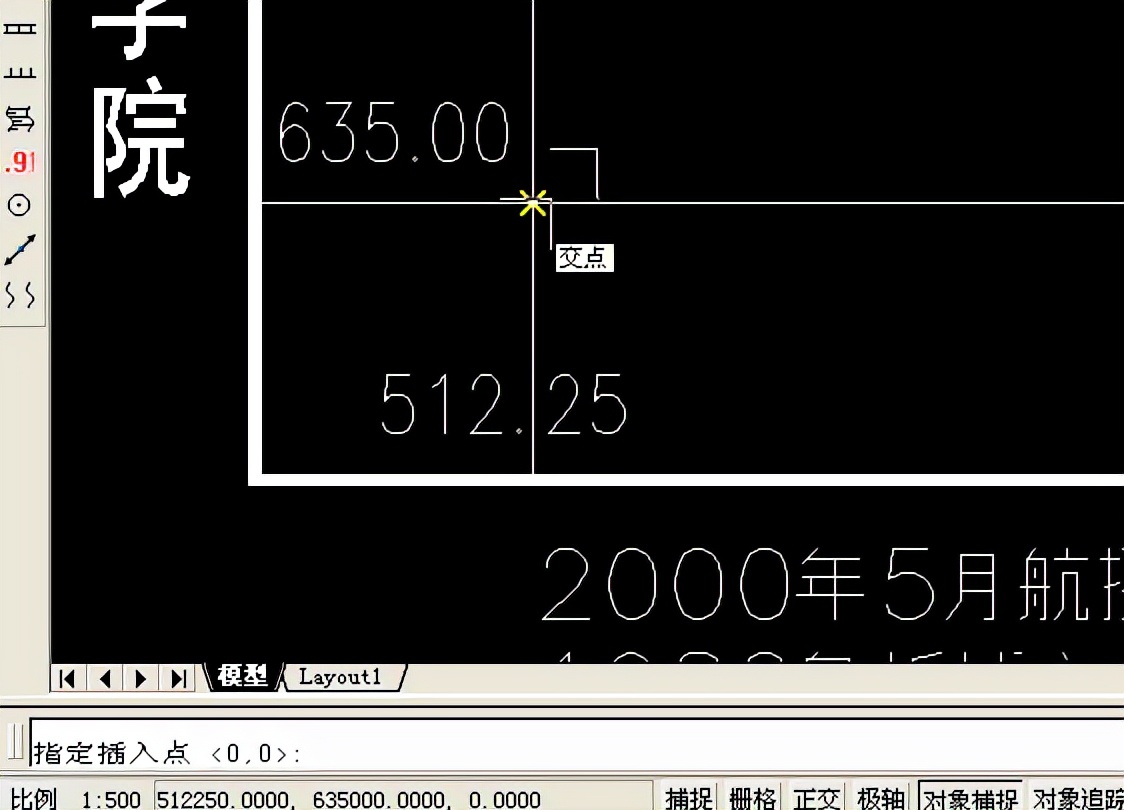

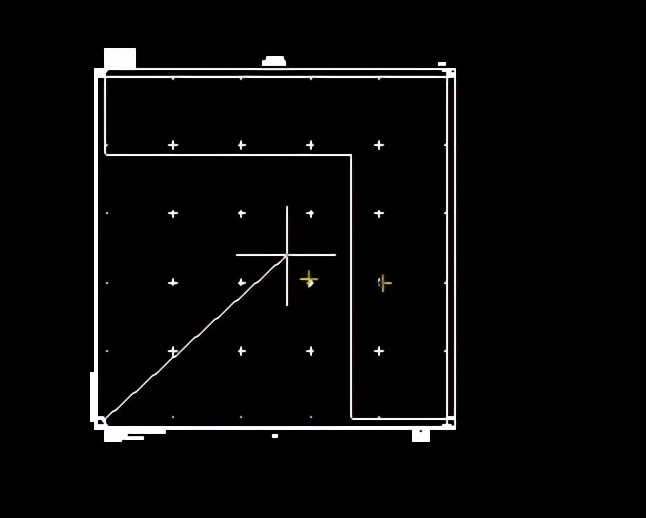

上圖是將圖像左下角點插入 CASS 中所建圖框的左下角點?。?/span>

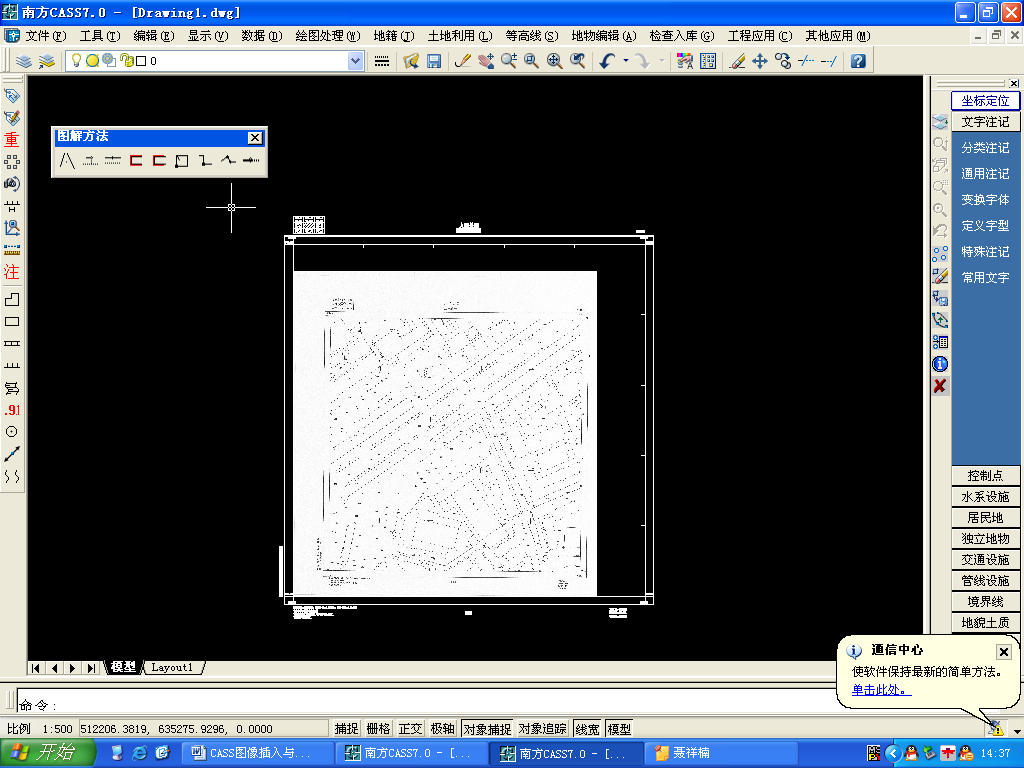

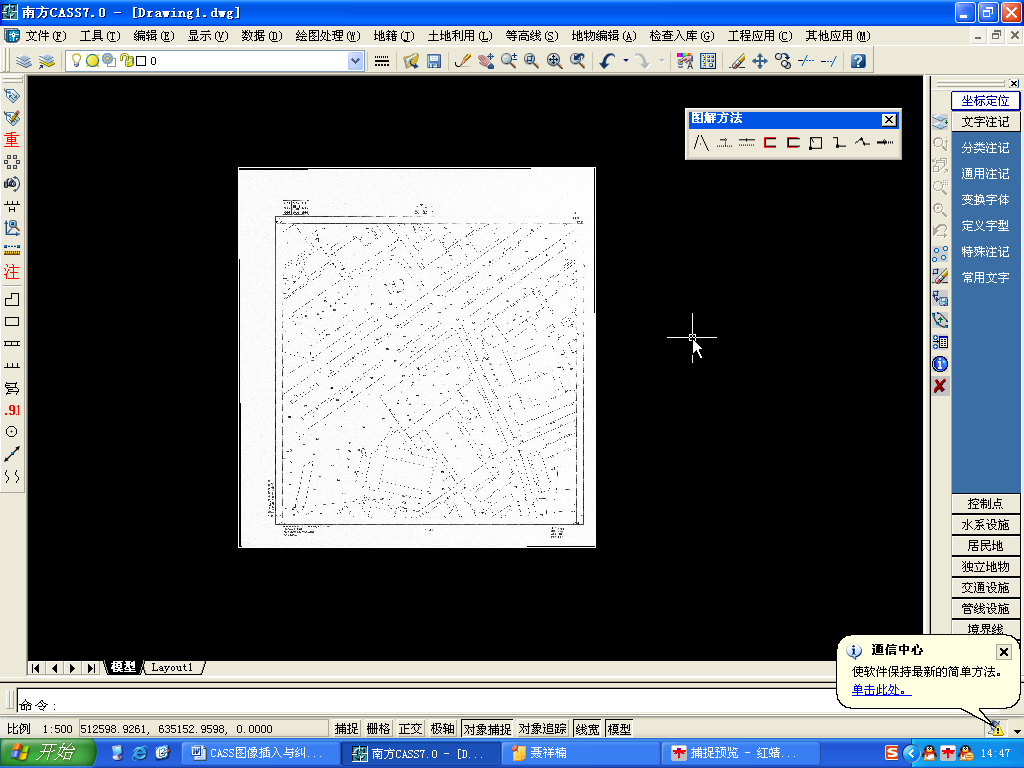

上圖是將圖像確定在屏幕上,鼠標移動,比例尺可變,但注意不要蓋住圖框!!
2. 將柵格顯示置于底圖
顯示--顯示順序--后置

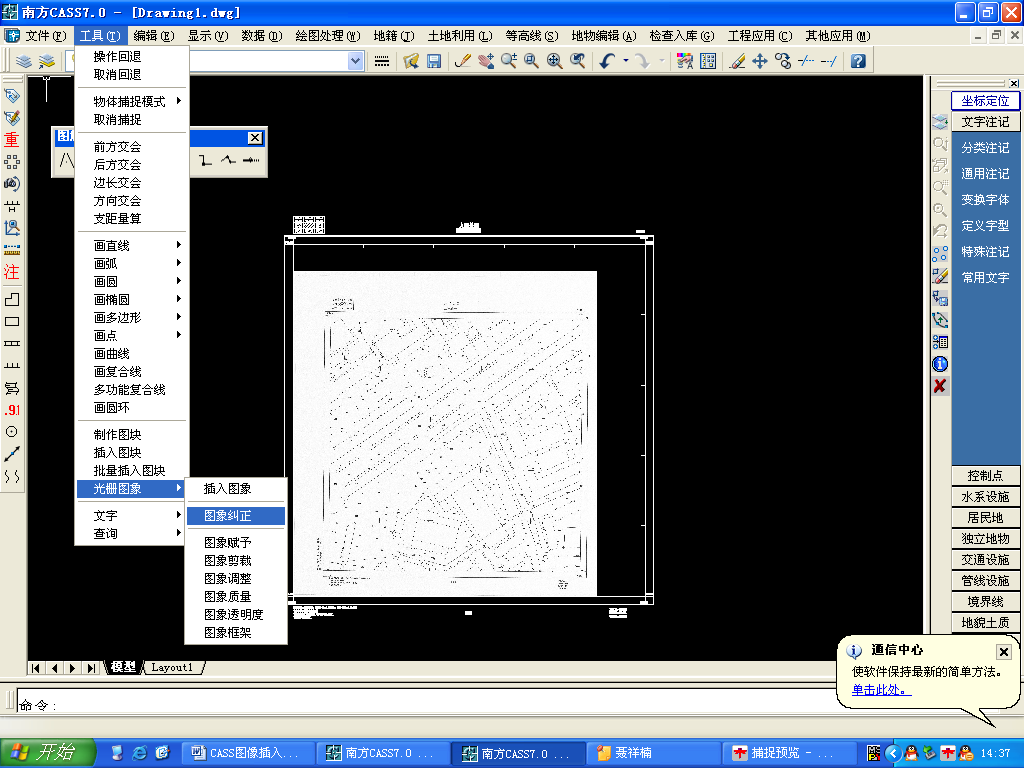

3. 圖像糾正:

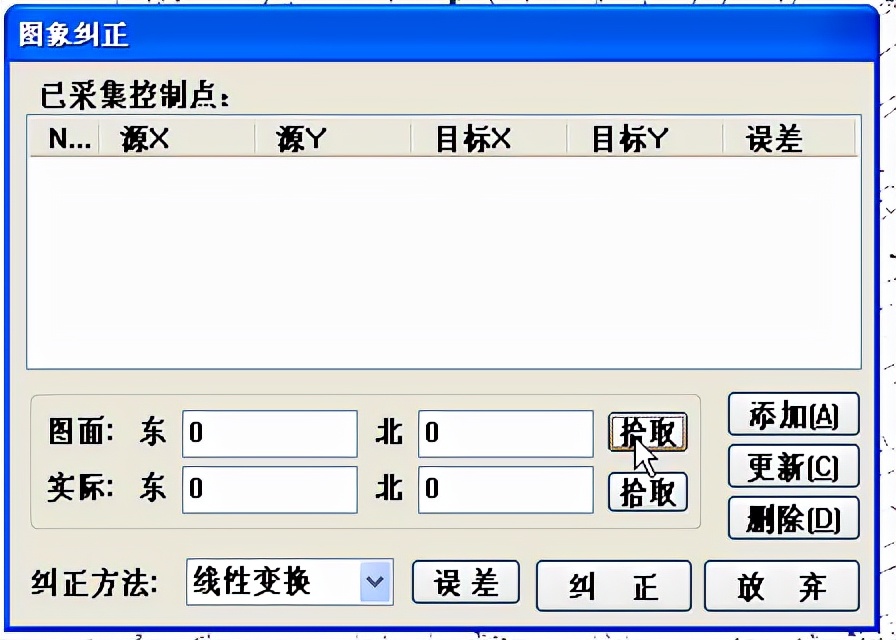

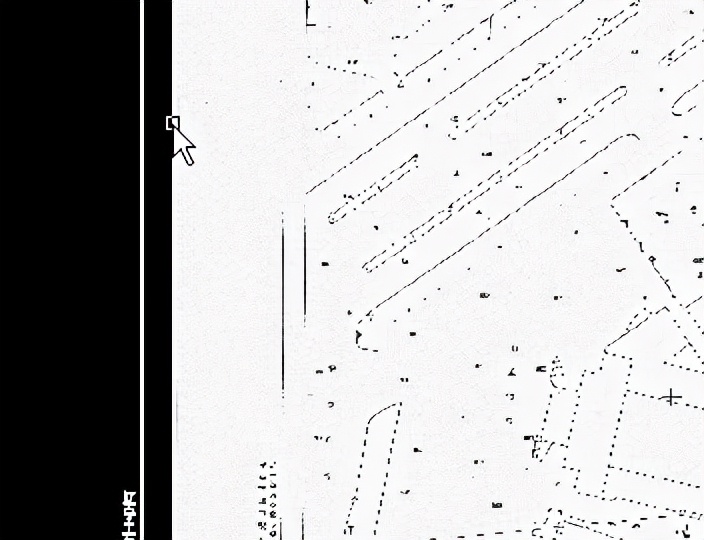

上圖鼠標必須點在圖像邊緣,彈出“圖像糾正”對話框即表示鼠標點擊正確。

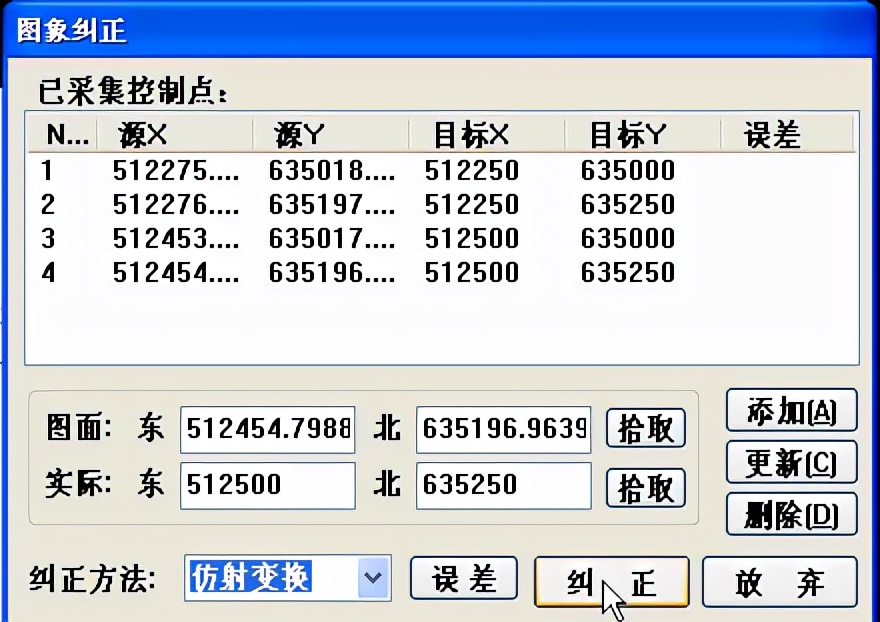

單擊“圖面”右側的【拾取】按鈕,拾取圖像坐標,再點擊“實際”右側的【拾取】按鈕,拾取地形圖對應位置真實坐標(北坐標 7 位,東坐標 8 為(前兩位為高斯投影帶代號)),點擊添加,進行第二點、第三點...拾取。結果如圖:
4. 選擇變換的方式
線性變換要5個控制點,仿射變換要4個控制點,二次變換7個控制點(均包
括1個多余點)
5. 點擊“誤差”,查看誤差大小
若誤差超出容許值,則重新選取控制點。
注意:cass 中圖像糾正會使原圖形被糾正。所以,糾正前建議備份原圖

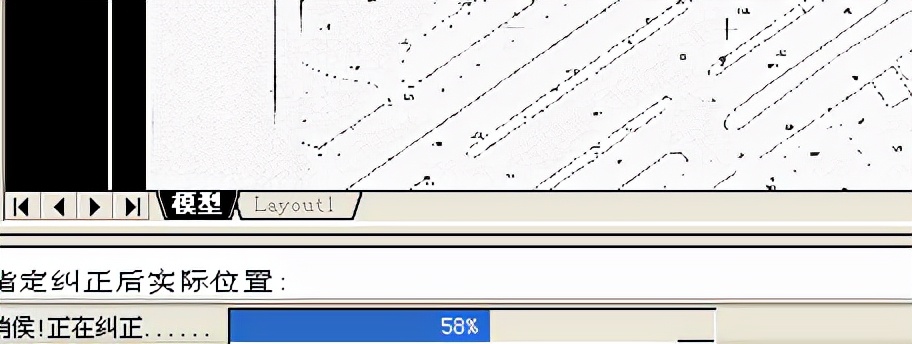

6. 點擊“糾正”按鈕,出現如下進度條
7. 糾正完畢:
8. 以糾正后的光柵圖像為工作底圖,進行人工跟蹤矢量化 。
根據光柵圖像中顯示的各種地物和地貌、文字注記等,使用 CASS 繪圖區右側的“地物繪制”工具欄,繪制對應的地物和地貌、文字注記等。
另,若使用小幅面掃描儀分塊掃描的多幅圖圖像,則需進行圖像拼接和合并,將分幅掃描的圖像重新合并為一幅整圖。掃描時注意相鄰的兩幅圖應該有一定的重疊度,且要合理編號以便拼接,拼接前應將每塊圖分別糾正,然后剪掉重疊部分(注意互相留一點余地作接邊用),再用"圖像合并"將圖像兩兩合并為一幅整圖。
