城市軌道交通工程中的結構應力監測主要包含地下結構工程支護結構及主體結構在工程建設及運營過程中的監測。

測點布設：鋼筋應力計、軸力計、表面式混凝土應變計及埋入式混凝土應變計在布設方式上均有所不同，以下逐一進行介紹。

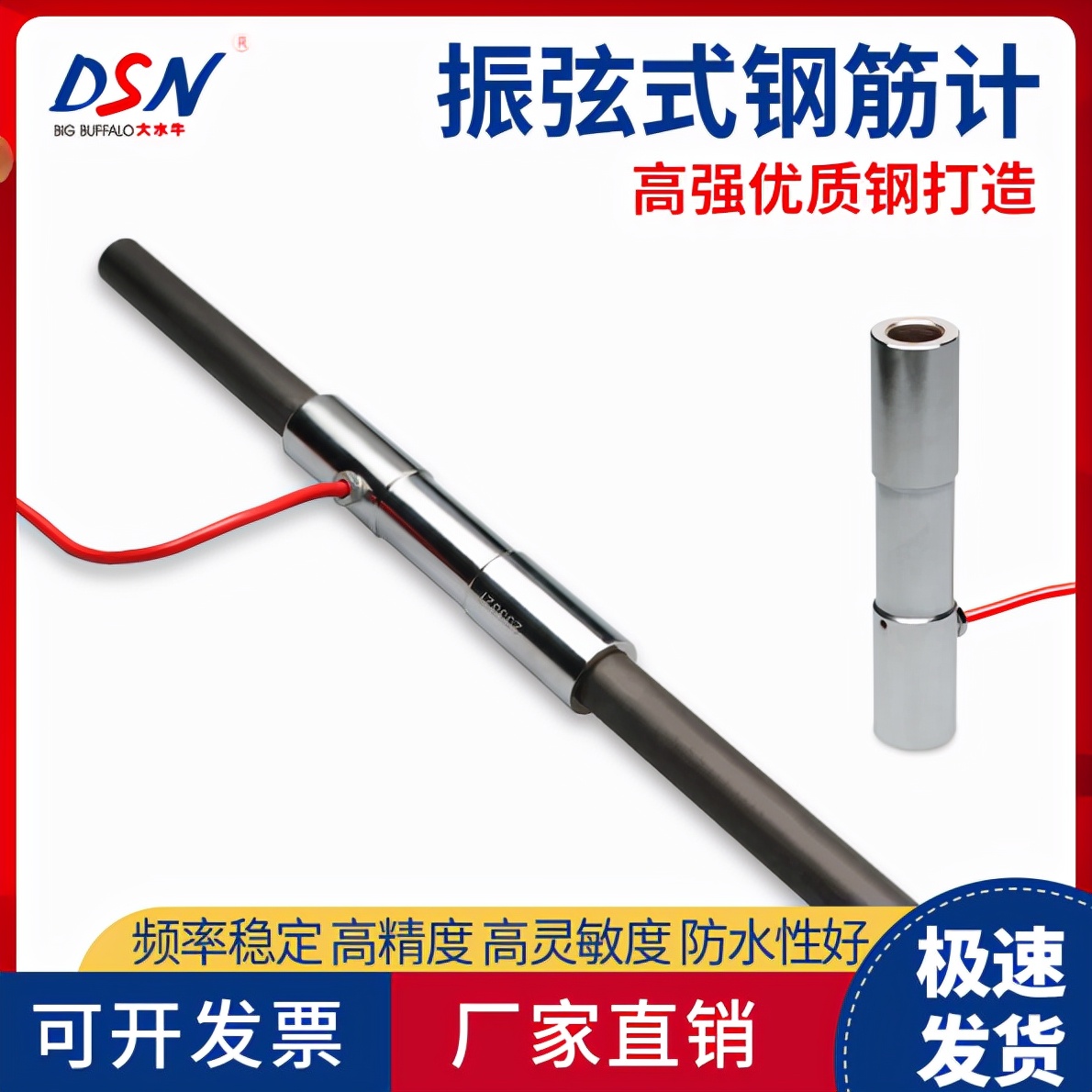

1、鋼筋應力計：在結構應力監測中，鋼筋應力計(簡稱鋼筋計)多用于混凝土支撐應力的監測。埋設時，首先確保鋼筋計與受力鋼筋在一條軸線上，確保軸心受力，采用與鋼筋相互焊接的方式，這樣的連接方式實際上使鋼筋計偏心受力，因此建議鋼筋計布設時應采用直螺紋連接的方式。

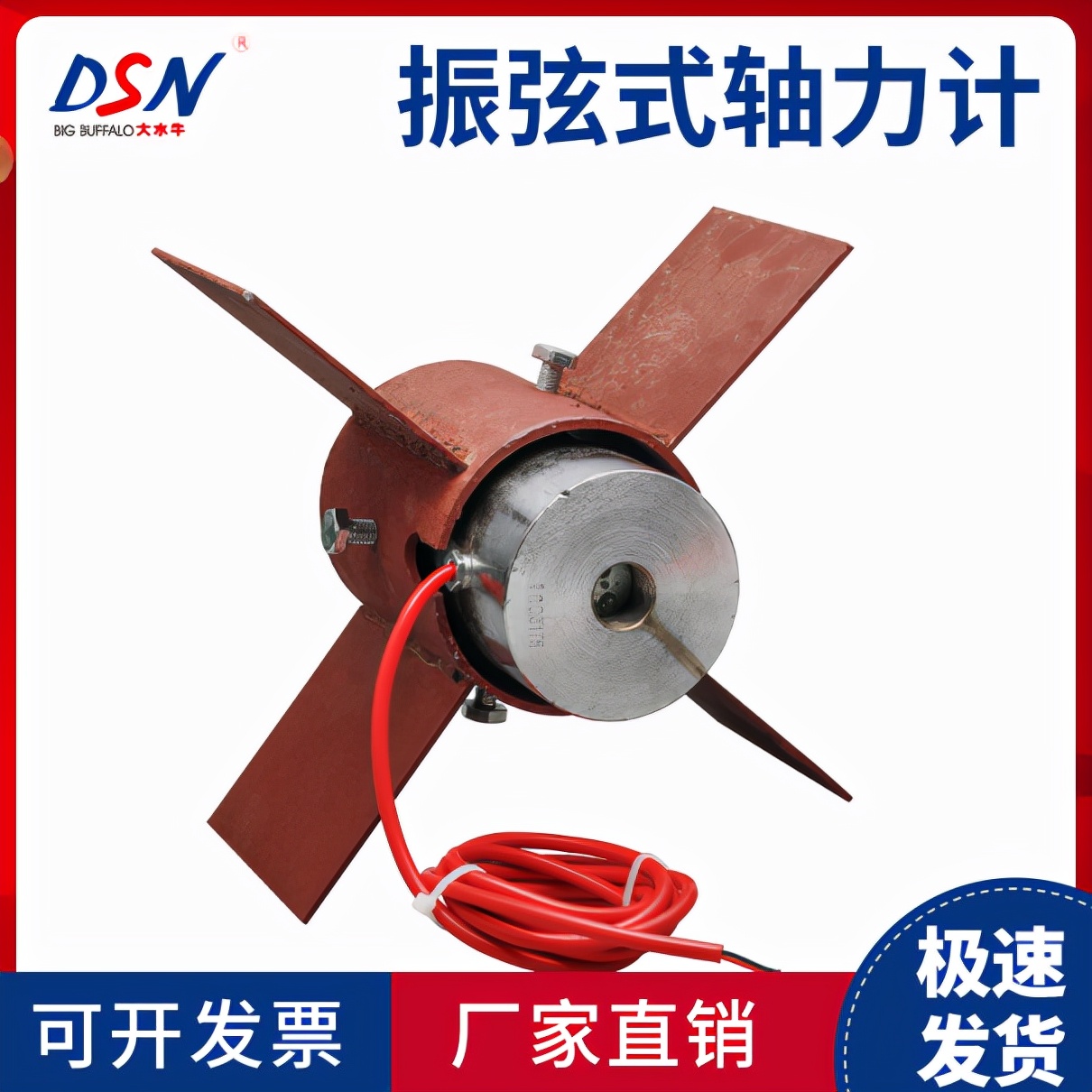

2、軸力計：在結構應力監測中，軸力計多用于鋼支撐的軸力監測。

①采用專用的軸力計安裝架，在鋼支撐吊裝前，將安裝架圓形鋼筒上設有開槽的一端面與鋼支撐固定端的鋼板電焊焊接。焊接時安裝架中心點應與鋼支撐中心軸線對齊，保持接觸面平整；

②待焊接部位冷卻后，將軸力計推入安裝架圓形鋼筒內，用螺釘把軸力計固定在安裝架上，并將軸力計的電纜綁在安裝架的兩翼內側，防止在吊裝過程中損傷電纜；

③在鋼支撐吊裝、對準、就位后，在安裝架的另一端(空缺端)與支護墻體上的鋼板中間加一塊加強鋼墊板；

④當軸力計受力后即松開固定螺釘。

3、表面式混凝土應變計：在結構應力監測中，表面式混凝土應變計主要用于工程主體結構的應力監測。

①用丙酮等有機溶劑清除粘貼混凝土應變計部位的表面污漬，表面粗糙不平時，可用細砂輪或砂紙磨平，淸除表面殘留的磨屑；

②在試件上畫制兩根光滑、清淸楚且互相垂直交叉的定位線，使混凝土應變計基底上的軸線標記與其對準后再粘貼。

③粘貼時在準備好的混凝土應變計基底上均勻地涂一層膠粘劑。

④將混凝土應變計放在粘貼位置，且用手指順混凝土應變計軸向，向引線方向輕輕按壓混凝土應變計。擠出多余膠液和膠粘劑層中的氣泡，用力加壓，保證膠粘劑凝固。

4、埋入式混凝土應變計：在結構應力監測中，埋入式混凝土應變計多用于暗挖襯砌、明挖圍護結構或工程主體結構的應力監測。

①根據結構要求選定測試點,將應變計平行結構應力方向安裝；

②采用細扎絲或尼龍扣帶將應變計捆綁在結構鋼筋上，避開混凝土和搗振棒能直接沖擊到的鋼筋面。綁扎位置應在應變計兩端(即受力柄)的內側5mm處，中間部分不容許綁扎；

③測試導線沿結構鋼筋引岀，并間隔1~2m綁扎，綁扎不宜過緊，導線也要略為松弛；導線引出方法很多，常見的在模板打孔引出；或內置木盒，線盤繞其中，待拆模板后再引出；

④登記好每個測試點的應變計編號，并保存好記錄資料。

注：結構應力可使數據采集設備手工監測和自動化監測。
