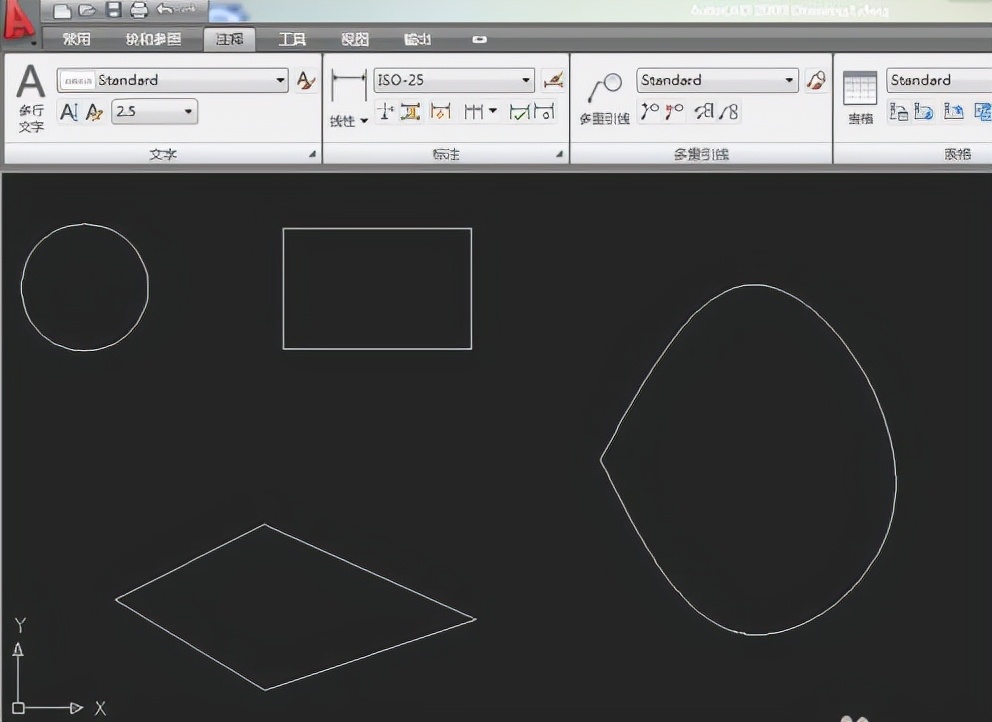

AutoCAD使我們最常用的繪圖軟件，AutoCAD的二維繪圖功能強大，實用性非常的高，現在我們說一下如何計算二維圖形的面積和周長。

AutoCAD中，可以方便、準確地計算二維封閉圖形的面積（包括周長），但對于不同類別的圖形，其計算方法也不盡相同。

1. 對于簡單圖形，如矩形、三角形。只須執行命令 AREA（可以是命令行輸入或點擊對應命令圖標），在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打開捕捉依次選取矩形或三角形各交點后回車，AutoCAD 將自動計算面積（Area）、周長 （Perimeter），并將結果列于命令行。

2. 對于簡單圖形，如圓或其它多段線（Polyline）、樣條線（Spline）組成的二維封閉圖 形。執行命令 AREA，在命令提示“Specify first corner point or

[Object/Add/Subtract]:”后，選擇Object選項，根據提示選擇要計算的圖形，AutoCAD 將自動計算面積、周長。

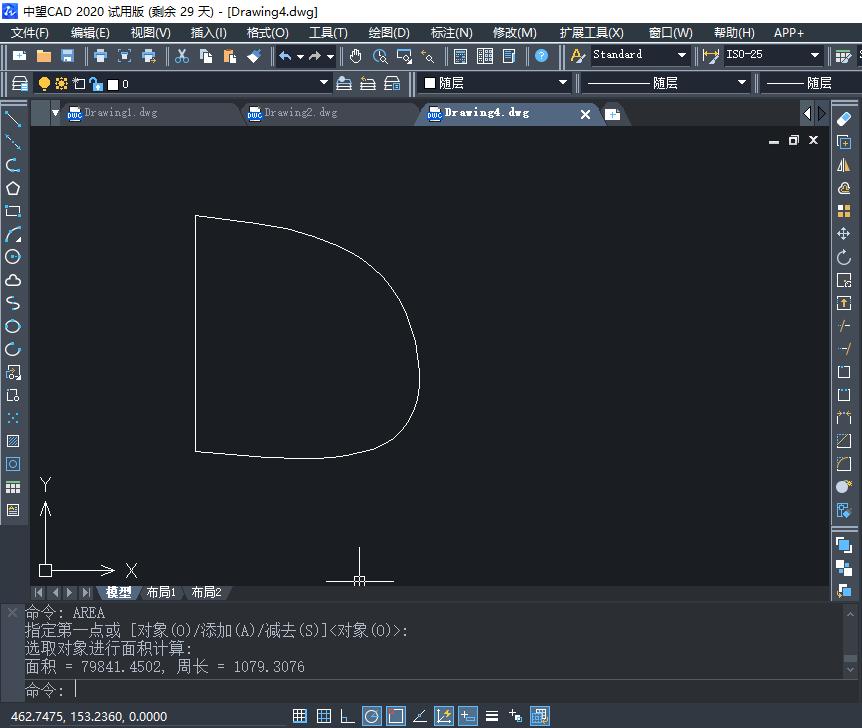

3. 對于由簡單直線、圓弧組成的復雜封閉圖形，不能直接執行AREA命令計算圖形面積。必須先使用Boundary命令（其使用方法依照下圖對話框選擇即刻，它同于剖面線填充的面域 創建），以要計算面積的圖形創建一個面域或多段線對象，再執行命令 AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，選擇Object選項，根據提示選擇剛剛建立的面域圖形，AutoCAD將自動計算面積、周長。
