水平位移監測主要采用全站儀、GNSS或位移傳感器等高精度測量儀器來實現。常用的測量方法有∶極坐標法、基準線法、前方交會法和GNSS法等。

一、測點理設∶

1、圍護結構頂部水平位移監測點∶監測點可分為先理和后埋兩種方式。"先埋"即在圍護體頂部結構施工過程中，如圈梁鋼筋籠綁扎過程中，在設計位置，將鋼筋標桿預先豎直牢靠綁扎（或焊接）在鋼筋籠上，應高出設計圈梁頂部1~2cm以上，混凝土澆筑完畢后，，鋼筋標桿即牢靠固定在圈梁中。亦可在圈梁混凝土澆筑后12h內，將專用道釘按入測點設計位置。"后埋"即圍護結構頂部結構施工完成后，用沖擊鉆于測點設計位置鉆孔，用膨脹螺栓把強制對中盤固定，或用膠埋設測桿。

2、建筑物水平位移監測點∶監測點應布設在建筑物頂部、中部、下部當建筑物有裂縫時還應布設在裂縫兩側，監測點布設用圍護結構頂部水平位移監測點的"后理"方式布設，也可以在適當位置貼反光貼作為監測點

3、隧道結構水平位移監測點∶隧道結構水平位移監測點可采用強制對中標志或貼反射片等方法布設在側面或道床上。

二、常用儀器設備∶

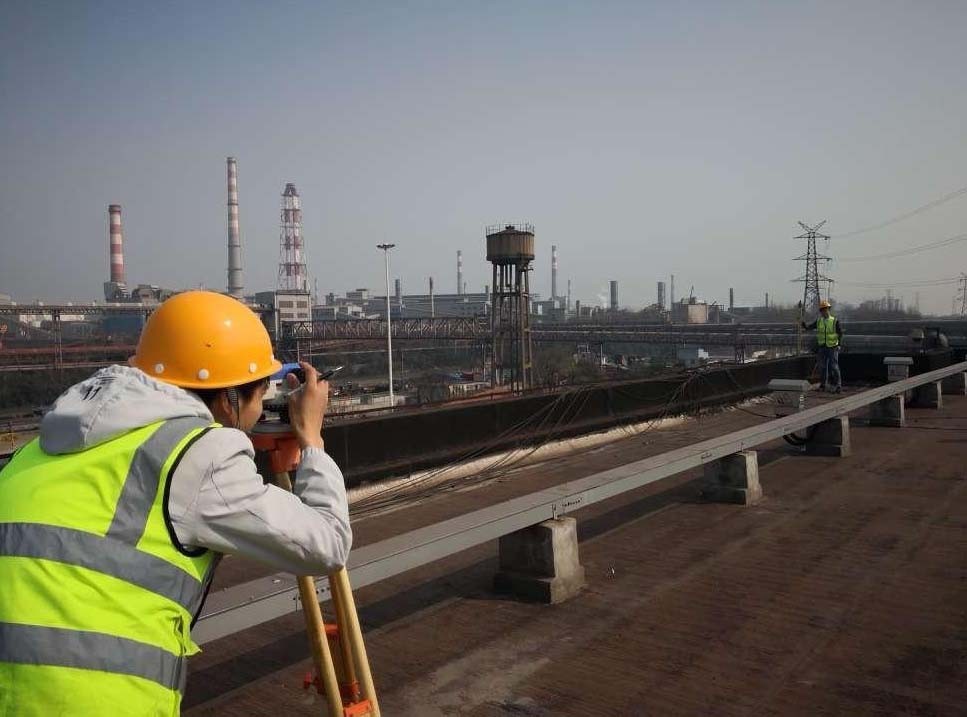

極坐標法多采用全站儀進行監測，全站儀是一種集光、機、電為一體的高技術測量儀器，是集水平角、垂直角、距離（斜距、平距）、高差測量功能于一體的測繪儀器系統。

三、觀測方法∶

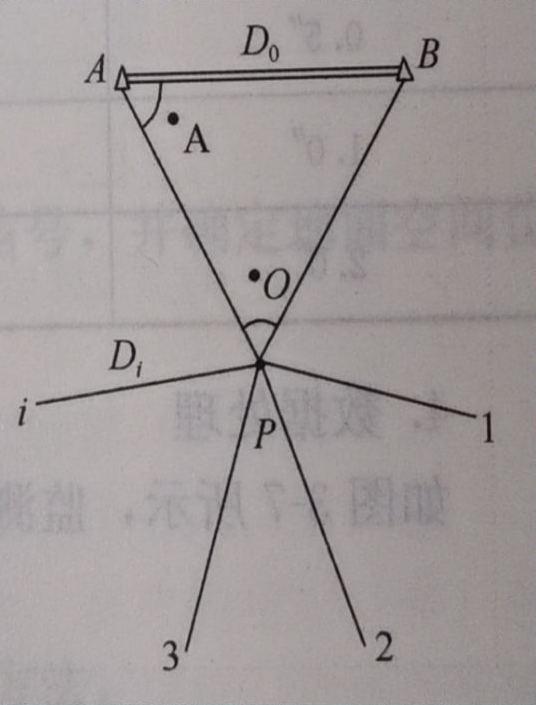

極坐標法設站方法可分為后視定向法及多點后方交會法。多點后方交會法設站的極坐標法。自由設站法是在需要的位置上設站后，通過觀測測站點到兩個或兩個以上控制點的水平距離和水平角度，根據方向或角度觀測值和距離觀測值，建立方向（角度）誤差方程式與邊長誤差方程式，然后按最小二乘原理計算待定點的坐標，實質上是一種邊角聯合后方交會的測量方法。自由設站法能夠確定設站點的平面坐標，同時也能夠確定測站的高程。在儀器高和各照準點棱鏡高測定后，通過在設站點測量到各照準點的距離和豎直方向，根據各照準點的高程計算該設站點的高程。儀器可自由地架設便于監測的位置通過測定位于變形區影響范圍之外至少兩個固定已知目標，即可計算測站的坐標，進而可算各監測點（1、2、...i）的坐標。
