凈空收斂稱凈空變形，指隧道開挖后其周邊巖體向隧道凈空侵入的現象。一般指隧道周邊上的兩點間相對位置的變化。

凈空收斂監測方法有收斂計接觸式測量方法、非接觸式的全站儀法及測距儀法。其中，測距儀測量收斂是最為簡便的方法。

收斂計法：收斂計是利用機械傳遞位移的方法,將兩個基準點間的相對位移轉變?yōu)槲灰朴嫷膬纱巫x數差。它具有操作簡便、測量精度高、體積小、質量輕、密封性好等特點,適用于量測隧道、巷道、峒室及其他工程圍巖周邊任意方向兩點間的距離微小變化。

1、測點布設：

凈空收斂采用接觸量測方法時,測點用工廠加工的測頭焊接在型鋼拱架上,噴射混凝土前,將塑料袋或廢舊的水泥袋纏繞在測頭上,待噴射混凝土噴射完畢后,解開塑料袋或水泥袋,及時清理其表面混凝土形成凹槽并用錨固劑對測點尾端進一步加固,以防止爆破和出碴時對測點的破壞。隨后,用自噴漆做好標記,測試時方便尋找,又可以警示施工單位注意,以達到保護作用。對于礦山法隧道,除采用焊接方式外,還可以采用鉆孔埋設的方法。

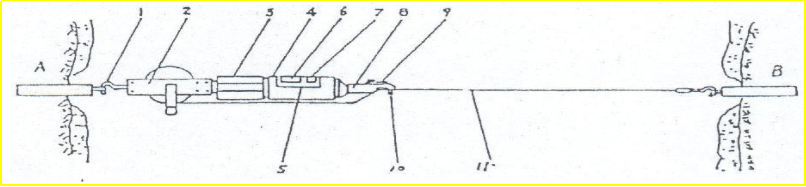

下圖為監測點現場布設及標識示意圖

（(1)鉤、(2)尺架、(3)調節螺母、(4)外殼、(5)塑料蓋、(6)顯示窗口、(7)張力窗口、(8)聯尺架、(9)尺卡、(10)尺孔銷、(11)帶孔鋼尺，A/B為埋設測頭。）

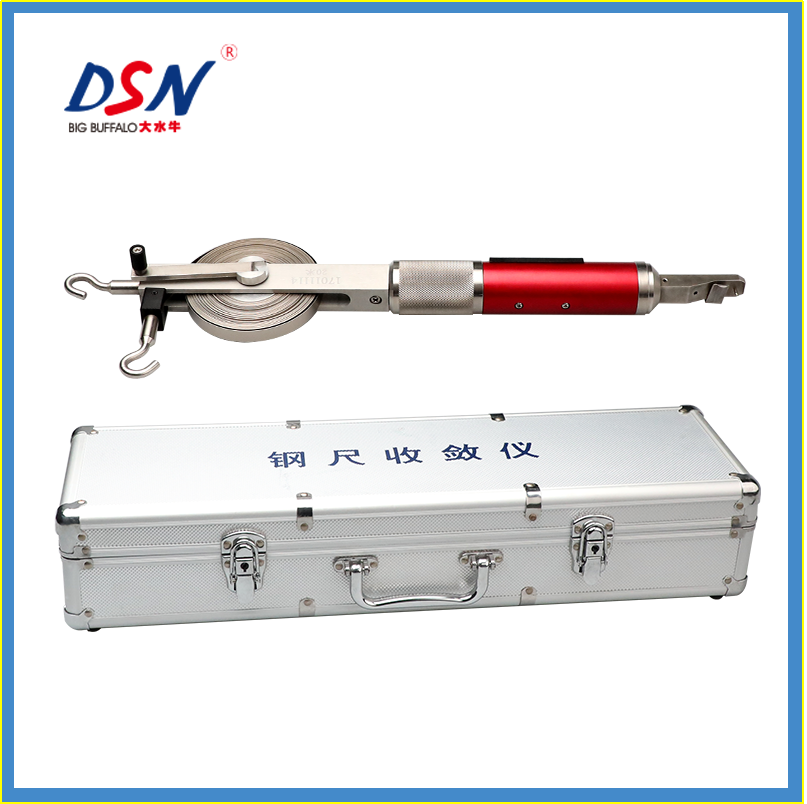

2、常用儀器設備：

收斂計的本質是鋼尺和數顯游標卡尺的結合體,將兩個基準點間的距離通過鋼尺讀數(大數)經溫度及尺長改正后加上小于一定量的小數(通過數顯讀數)得到最后精確距離值,兩次讀數差即為變形量。

3、觀測方法：

收斂計測量一般分為五個步驟。其一,檢查預埋測點有無損壞、松動,并將測點灰塵擦凈。其二,打開收斂計鋼尺搖把,拉出尺頭掛鉤放入測點孔內,將收斂計拉至另一測點,將尺架掛鉤掛入測點孔內,選擇合適的尺孔,將尺孔銷插入與聯尺架固定。其三,調整調節螺母,仔細觀察,使觀測窗口上的刻線對在張力窗口內標尺上的兩條白線之間(每次應一致)。其四,記下鋼尺在聯尺架端時的基線長度與數顯讀數。每次基線應重復測三次取平均值。當三次讀數極差大于2mm時,應重新測試。最后,記錄數據、時間、溫度、尺孔位置和測點編號。
