使用軌距尺、弦線及鋼板尺作為檢測工具，按工務維修檢測方法進行軌距、軌頂水平以及軌道平順度量測。

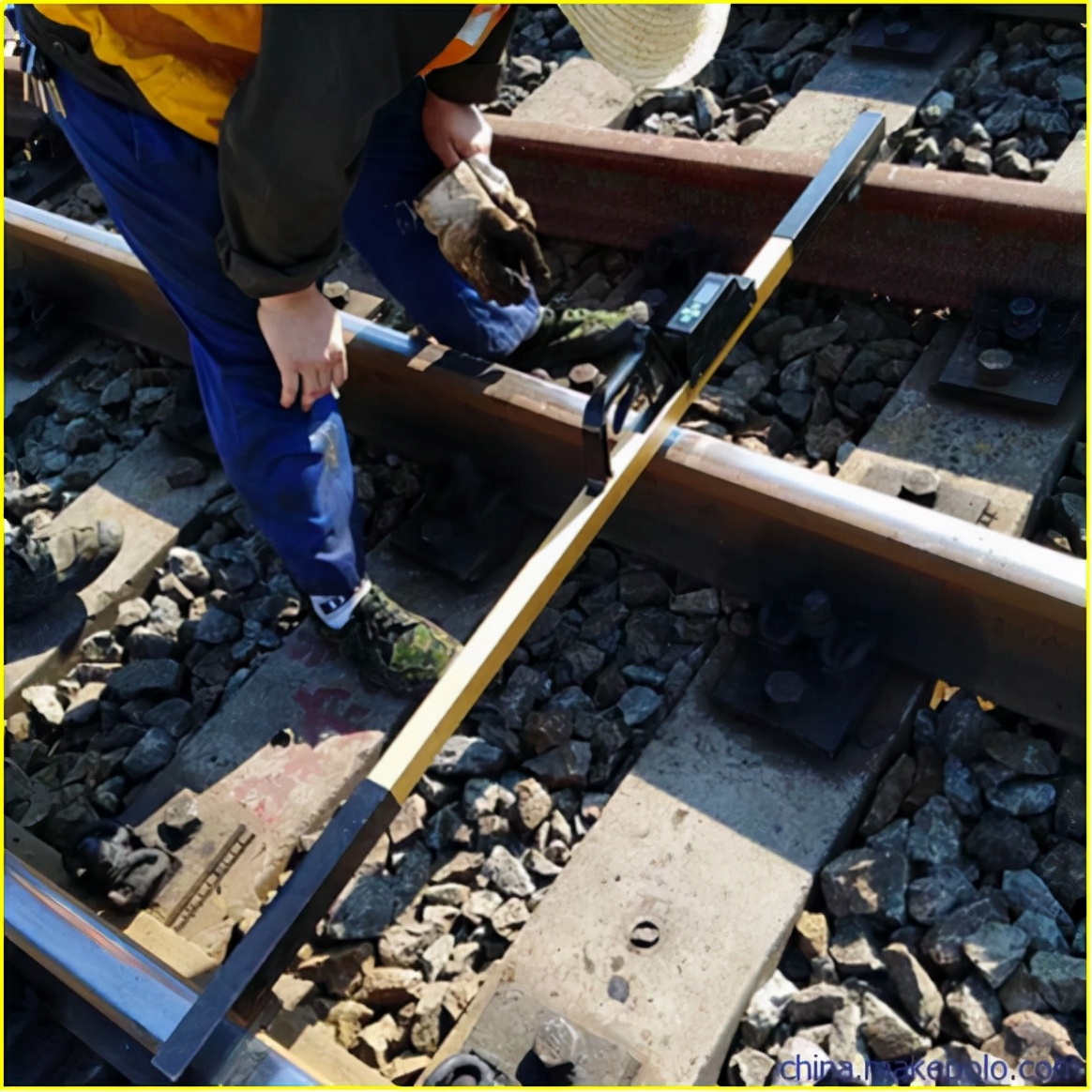

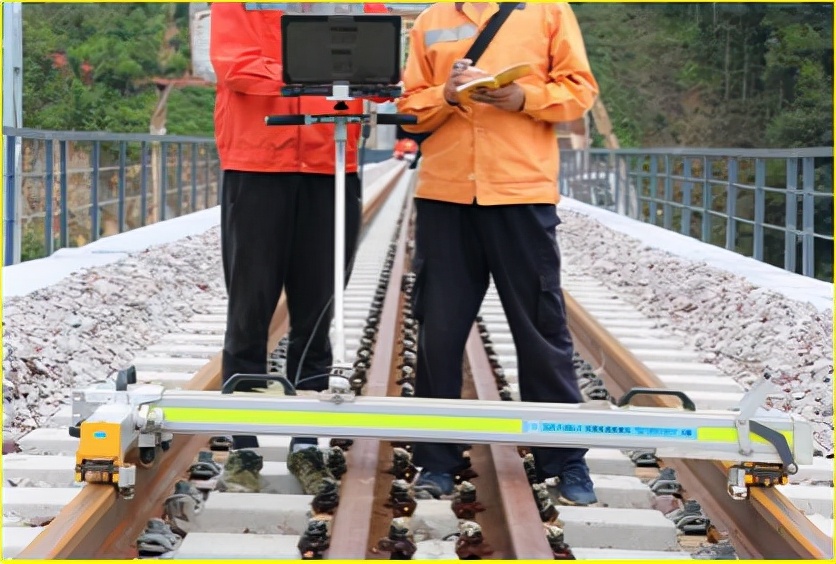

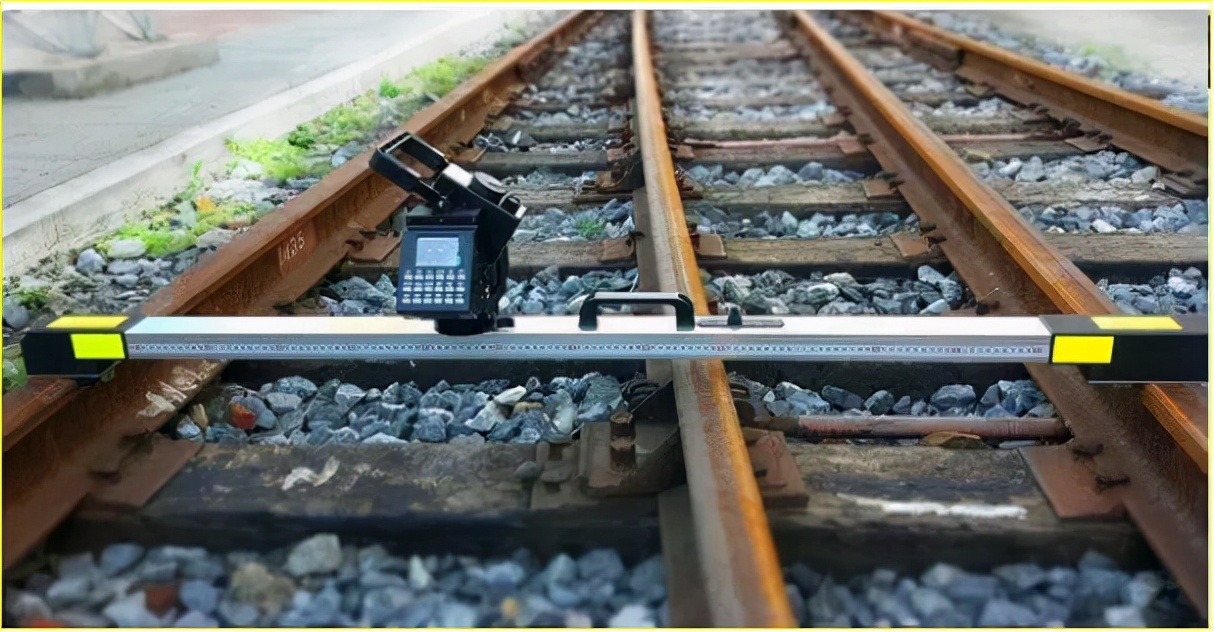

1、常用儀器設備：軌距及水平傳統測量所使用的儀器為軌距尺，如下圖左所示。軌向測量使用弦線及鋼板尺作為檢測工具，一般使用10m弦測量。隨著電子技術的發展，可利用軌道檢查儀完成軌距、軌頂水平和軌向的測量工作，軌道檢查儀類型主要有，GJY-1-1、GJY-H-1、GJY-H-2、GJY-H-3、GJY-H-4(5)、GJY-T-4等。如下圖右所示：

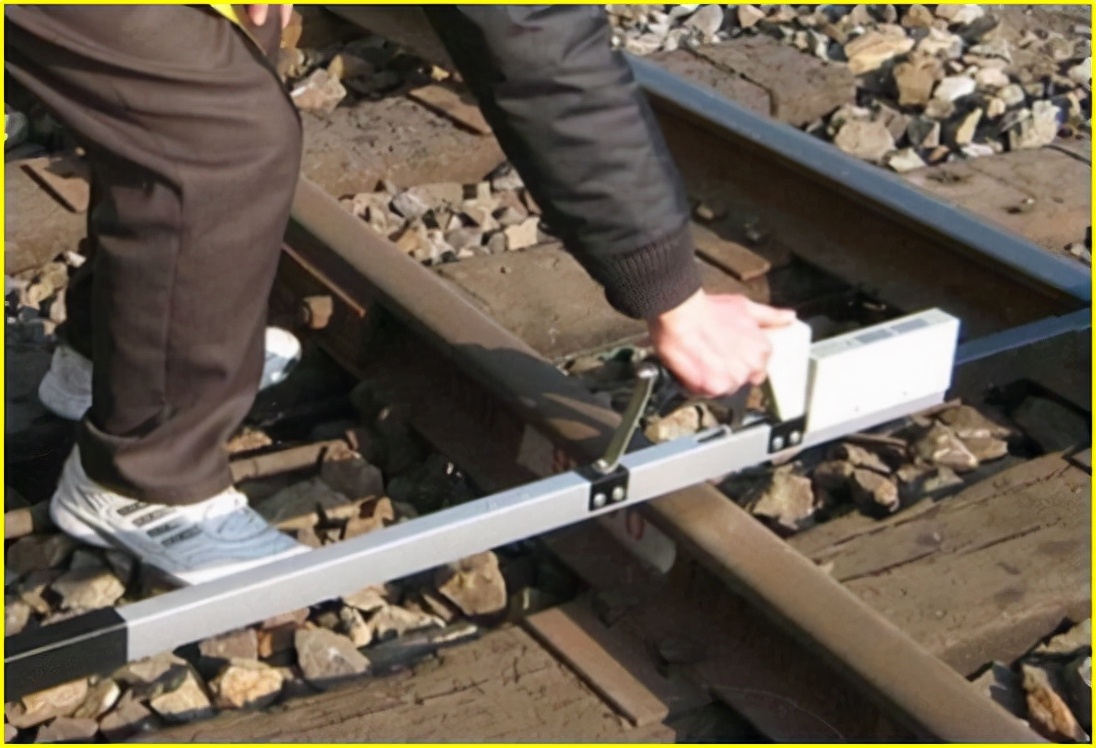

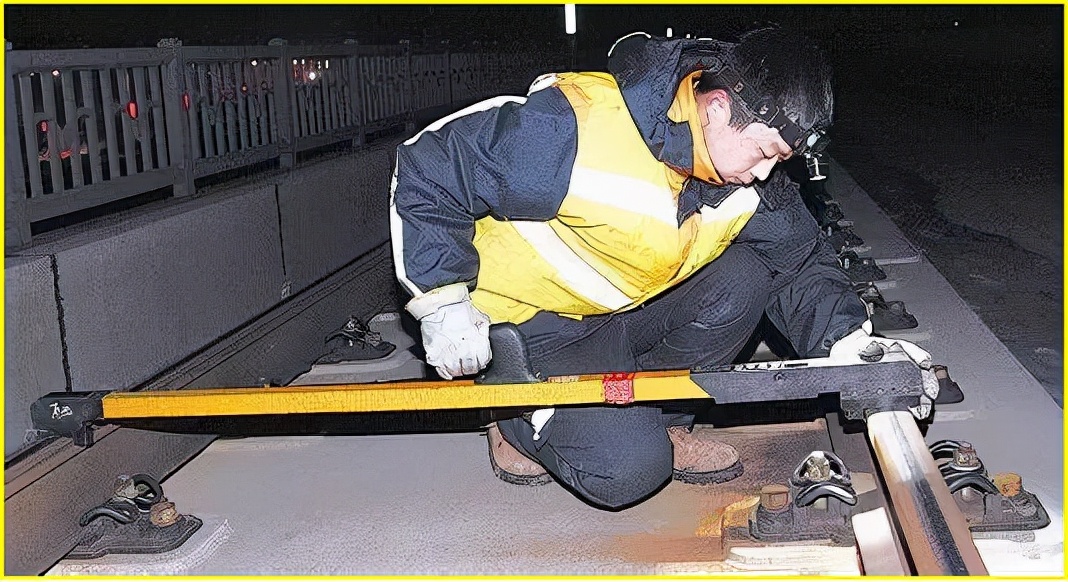

2、觀測方法：軌距與水平檢查使用軌距尺，一般以每6.25m檢查一處。檢查軌距時尺必須與線路中線垂直，現場操作時道圖3-53軌距尺尺垂直于任一邊鋼軌；檢查水平時，水平差的符號，在直線地段，以順計算里程方向，以左股鋼軌為基本股，對面股低于基本股時的水平差符號為“+”號，反之為號；曲線地段以曲線內股鋼軌為基本股，外股鋼軌頂面與內股鋼軌頂面的高差比曲線超高大時用“+”號，反之為“一”號。

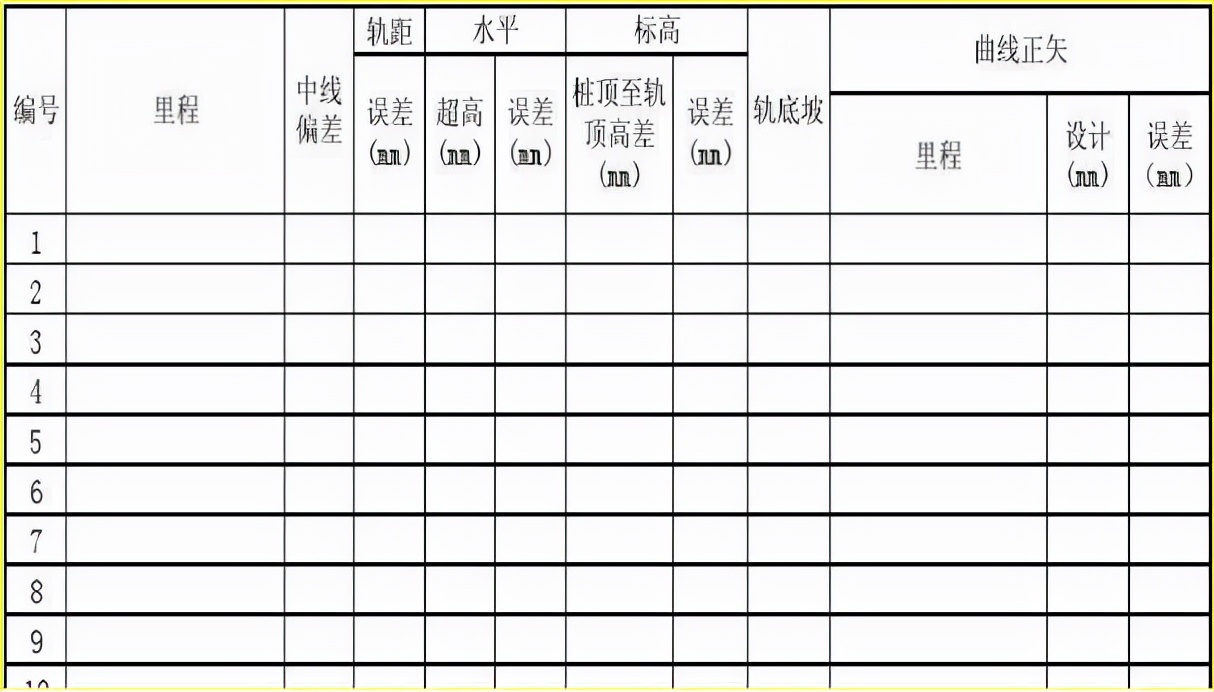

3、數據處理：軌距與水平在鋼軌長度的同一處所同步進行檢測，按先軌距后水平的順序，口述與標準尺寸的偏差，并在線路檢查記錄簿上，按線路里程(股道)、軌號、檢查部位記錄軌距、水平的偏差值。

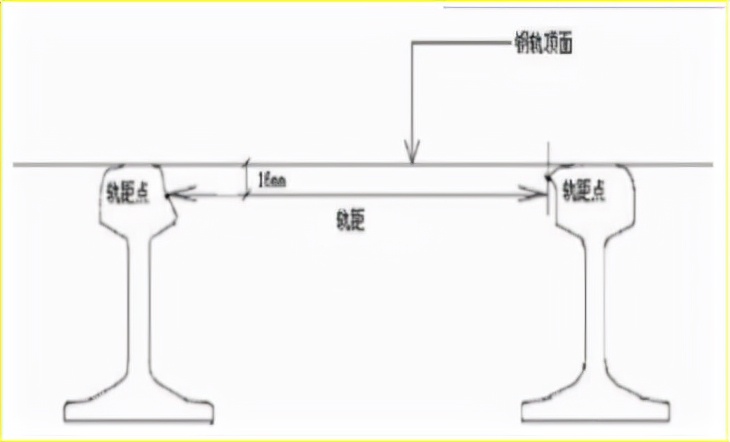

軌距測量示意圖

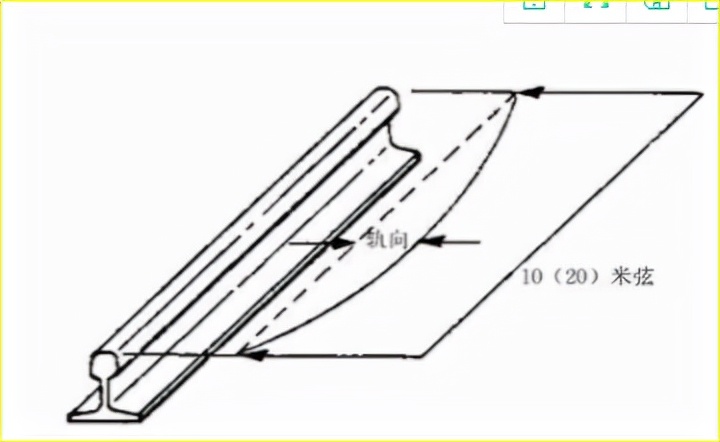

軌向測量示意圖
