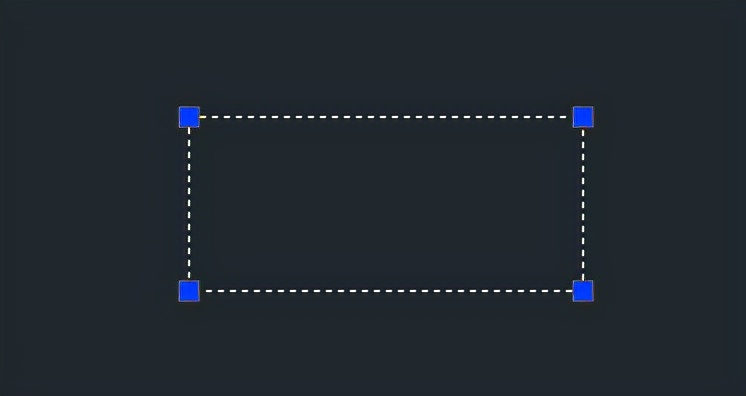

我們在使用CAD繪圖時選中圖形，圖形就會有夾點出現，但是我們有可能會遇到選中之后中間的夾點沒有顯示出來，如下圖所示，這樣對我們執行拉伸矩形這樣的操作不方便，沒辦法直接選中夾點拉伸。

遇到這種情況我們要如何解決呢？下面我們一起來看看解決方法。

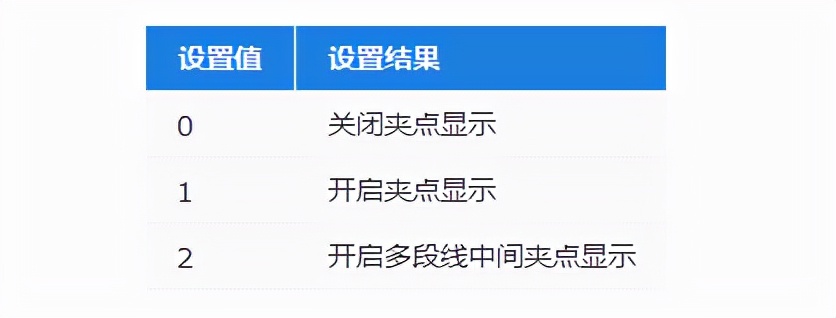

出現這種情況的原因是和系統變量GRIPS的設置有關，如下圖所示：

當GRIPS的值為0時，夾點不會顯示出來；

當GRIPS的值為1時，選中圖形之后會顯示夾點但不會顯示中間的夾點；

當GRIPS的值為2時，夾點會顯示出來并且中間的夾點也會顯示出來。

所以，我們需要修改一下GRIPS的值。

在命令區中輸入：GRIPS，回車，再修改數值，輸入：2，回車，命令區的操作如下：

修改完這個值之后我們再選中圖形的時候，中間的夾點就顯示出來啦。

另外，我們捕捉夾點的時候，還可以通過系統變量GRIPSIZE的設置來修改夾點的大小，調整成一個我們想要的夾點大小，調整大小的操作為：

在命令區輸入：GRIPSIZE，回車，然后輸入新的夾點大小的值，輸入的值的范圍可以在1到255之間，輸入的值越大，夾點越大。

以上就是開啟夾點的操作和調整夾點大小的操作啦，你學會了嗎？
