我們可能會碰到需要雙線的圖形，像下圖的直角三角形，繪制一個雙線的三角形，且兩個直角邊的比例為1：2，這時候要如何繪制比較方便呢？

其實在CAD中是有雙線命令的，下面我們就一起來看看具體的操作步驟：

1. 打開正交模式，快捷鍵F8；

2. 啟用CAD中的雙線命令，在命令區輸入：ML，回車；

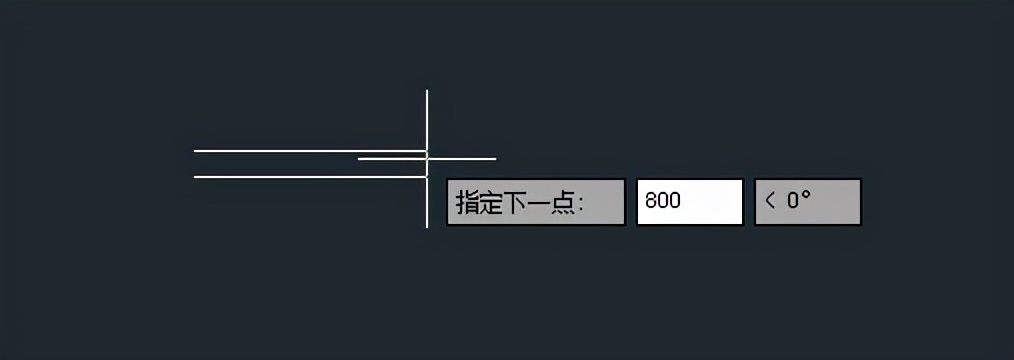

3. 接著在命令區指定起點，之后指定第一條邊的長度，這里我們輸入800，回車；

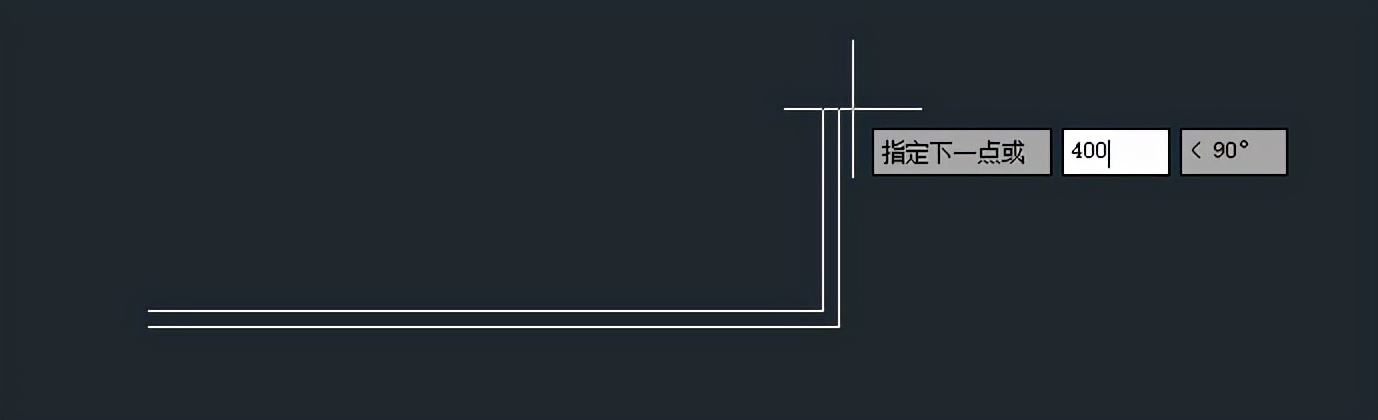

4. 接著我們指下一條邊，因?yàn)槲覀兇蜷_(kāi)了正交模式，所以第一條邊和下一條邊所成的角為直角，這里我們指定下一條邊的長度為400，回車；

5. 在最后將線連接起來三角形就繪制完成了，這時候我們直接在命令區輸入：c，回車，這是系統就幫我們閉合起來了。

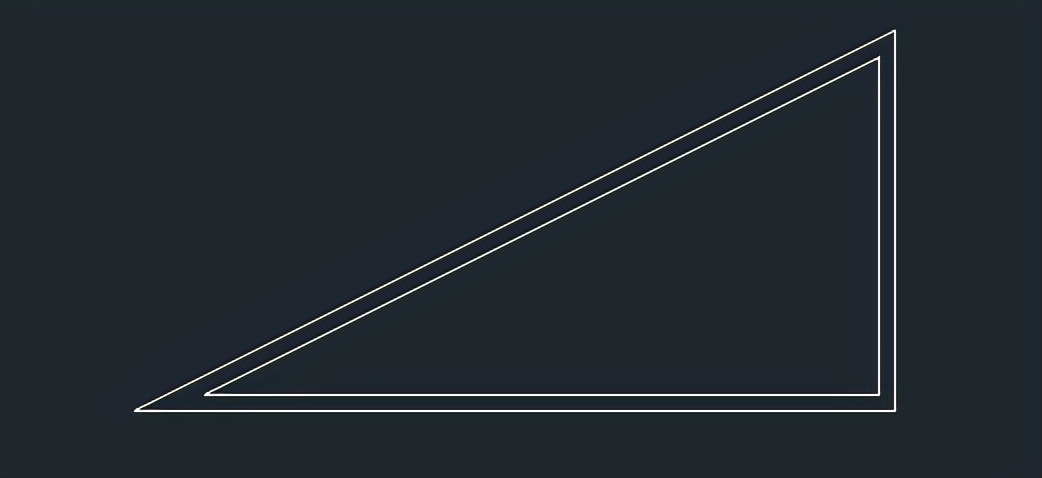

6. 最后繪制出來的效果如下圖所示：

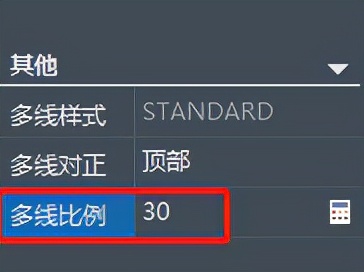

7.在雙線命令中，我們還可以對這兩條線之間的距離大小進行修改，鼠標選中雙線之后，我們?cè)诶L畫區右側的特性欄中，找到并點擊多線比例，在這里，我們就可以對雙線之間的距離進行修改，比例越大，雙線之間的距離越大。

總結：通過使用以上的繪制方法，我們還可以繪制出雙線的矩形等等雙線的圖形，以后再遇到畫雙線的圖形就不需要繪制兩條直線啦，直接使用雙線命令。
