在城市軌道交通爆破施工過程中,為保護對象的安全,盡可能降低施工中爆破對周圍環境的影響,應對爆破施工產生的振動波進行監測。爆破振動監測包括爆破振動速度或加速度參數,通過其大小、分布規律的監測,判斷爆破振動對結構和周邊重要建(構)筑物、橋梁等的振動影響,為爆破安全評估、調整爆破參數、優化爆破設計提供依據。

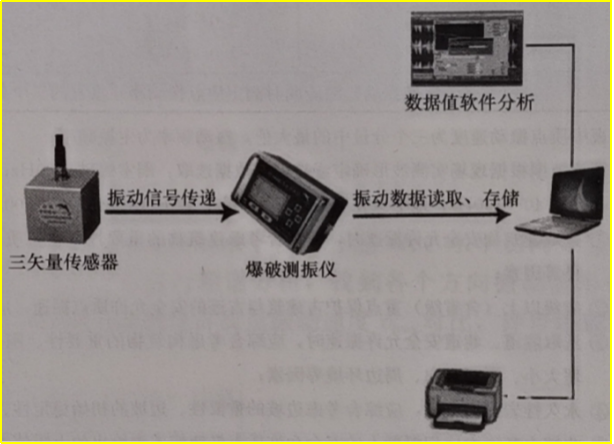

1、監測原理：爆破振動監測系統由速度傳感器或加速度傳感器、數據釆集儀及數據分析軟件組成,速度傳感器或加速度傳感器可采用垂直、水平單向傳感器或三矢量一體傳感器。爆破振動監測采用爆破測振儀進行監測。利用拾振器將振動信號轉換成電信號,經過振動測試儀放大、記錄振動波形,再用計算機中的分析軟件對振動信號進行分析處理。爆破測振儀工作原理如下圖所示：

2、監測適用范圍及技術指標要求：適用于鉆爆法施工時,對爆破振動影響范圍內的設施設備、建(構)筑物、橋梁等高風險環境進行爆破振動速度或加速度監測。評估爆破對不同類型建(構)筑物、設施設備和其他保護對象的振動影響,應采用不同的安全判據和允許標準。地面建筑物、電站(廠)中心控制室設備、隧道與巷道、巖石高邊坡和新澆大體積混凝土的爆破振動判據,采用保護對象所在地基礎質點峰值振動速度和主振頻率。

3、測點布設：監測點應布置在受施工影響較敏感的部位,對于部分敏感建筑物如醫院、古建筑等應優先布置監測點,并采取其他相應的監測措施和保護措施。監測建(構)筑物不同高度的振動時,應從基礎到頂部的不同高度部位布設監測點;需獲取爆破振動傳播規律時,測點至爆源的距離按近密遠疏的規律布設。對于距離隧道上方10m內無人房屋、鋼混非重點建筑、下穿建筑物、下穿橋臺等,采用高于國家標準,但不產生結構破壞的爆破地震控制,對下穿建筑物的人員進行臨時疏散或疏散,由于含一定的風險性,所以必須保證一定的爆破監測點密度。

爆破振動監測傳感器的安裝應與被測對象之間牢固粘結,并使傳感器的定位測量的方向一致。被測對象為混凝土或堅硬巖石時,宜采用環氧砂漿、環氧樹脂或其他高強度膠粘劑將傳感器固定在混凝土或堅硬巖石表面,也可預埋固定螺栓,將傳感器底面與預埋螺栓緊固相連;被測對象為土體時,可先將表面松土夯實,再將傳感器直接埋入夯實土體中,并使傳感器與土體緊密接觸,最后應按監測設計要求布設監測點,統一編號并繪制測點布置圖。

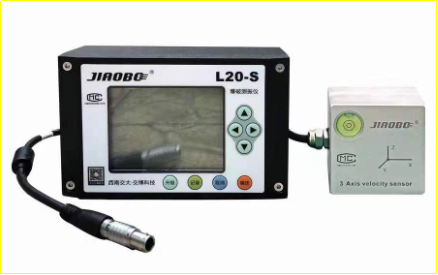

4、常用儀器設備：爆破測振儀。
